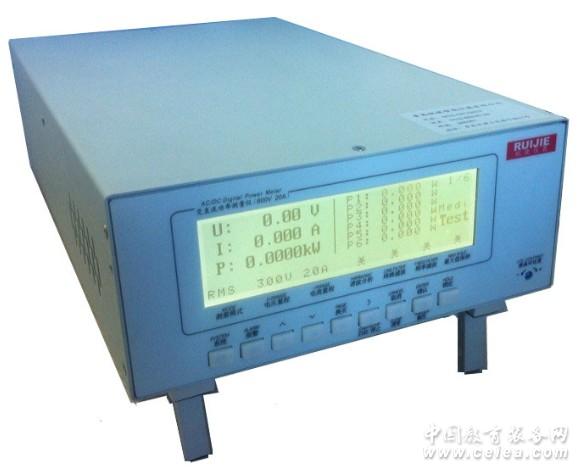

產品型號：R8921H
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-03-19
關 注 度：3573
生產企業：青島銳捷智能儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹主要應用
●專用于對電風扇，豆?jié){機，電吹風，電熱器等小家電的多檔電流/功率進行自動測量和判定；
主要特點
專門針對多檔功率電器設計，采用智能分析算法，自動對
多檔電流/功率進行連續測量和判定，測試時間短，測試準確
度高，操作簡便。
多檔位測試可以分析1~12檔位，判斷電流檔或功率檔，實
時顯示當前檔位的參數信息，不合格聲光報警提示，并停止測
試。
專用量程設計：電壓最大量程600V，電壓最小量程150V，
電流最大量程20A，電流最小量程400mA，滿足各類小家電的多
檔功率測試需求；
測量速度快：60mS/100mS/140mS/250mS的數據更新周期；
測量精度高：U/I/P基本測量精度為0.2級；
顯示內容豐富：采用5.2英寸White LCD，各檔參數同時在一個屏上顯示；
外部接口豐富：RS-232、RS-485、GPIB、PLC；
R8921C多檔位測試功率分析儀技術規格
項目 電壓 電流
輸入類型 電阻分壓方式(隔離浮置輸入、純阻取樣) 分流器輸入方式(隔離浮置輸入、純阻取樣)
輸入阻抗 輸入電阻：2M 輸入電容：30pF 輸入電阻：10mΩ 輸入電感：1μH
輸入信號帶寬 DC～100 kHz
測量模式切換 RMS/DC/MEAN
測量線制 單相2線制(1P2W)
測量量程 150.00V / 300.00V / 600.00V 400.00mA/2.0000A/20.000A
有效測量范圍 1.50V～720.00V (1%～120%)×量程 4.00mA～24.000A (1%～120%)×量程
峰值因素CF CfU：2(額定輸入)，200(最小有效輸入) CfI：4(額定輸入)，400(最小有效輸入)
量程切換 自動/固定(人工或在線控制方式)
最大允許連續輸入入 峰值電壓1200V或有效值850V 峰值電流80A或有效值60A
輸入端子 端子接線排(配塑料外罩)
測量精度
電壓(V)/電流(A)，數字采樣，真有效值(True RMS)
有功功率(W)，數字采樣，真功率(True Watt)
DC： ±(0.2%×顯示值+0.2%×量程)
15Hz≤f＜45Hz： ±(0.1%×顯示值+0.2%×量程)
45Hz≤f≤66Hz： ±(0.1%×顯示值+0.1%×量程)
66Hz＜f≤1kHz： ±(0.1%×顯示值+0.2%×量程)
1kHz＜f≤10kHz： ±((0.07*F)%×顯示值+0.3%×量程) DC： ±(0.3%×顯示值+0.2%×量程)
15Hz≤f＜45Hz： ±(0.3%×顯示值+0.2%×量程)
45Hz≤f≤66Hz： ±(0.1%×顯示值+0.1%×量程)
66Hz＜f≤1kHz： ±(0.2%×顯示值+0.2%×量程)
1kHz＜f≤10kHz： ±((0.1*F)%×顯示值+0.3%×量程)
測量參數
主要測量參數 電壓U、電流I、有功功率P、功率因數PF、電壓頻率FreqU、電流頻率FreqI、相位角ϕ、無功功率Q、視在功率S、電能量(功率積分)Wh、電流積分Ah、正負峰值電壓Up+/Up-、正負峰值電流Ip+/Ip-、電壓峰值因數CfU、電流峰值因數CfI、平均有功功率AVP、平均電流AVI
功率范圍 0.006W～12.000kW
功率因數 0.0500～1.0000
頻率測量 電壓頻率FreqU和電流頻率FreqI，直流DC、交流15Hz～10kHz
積分功能 8位有效位數，有功功率積分Wh、電流積分Ah、積分觸發電流、積分時間512H 59M 59S
峰值測量 正負峰值電壓Up+/Up-、正負峰值電流Ip+/ Ip-、電壓峰值因數CfU、電流峰值因數CfI
多檔位參數分析 按鍵/通訊/PLC/自動觸發，1~12檔參數P/I實時顯示，測試延時，測試時間，換擋比例
顯示
顯示屏 5.2英寸，240*64，White LCD
顯示格式 數值，字符
顯示位數 5位有效位數(主要測量參數)
采樣頻率 40 kS/s
數據更新周期 250m[S]
其他功能
峰值報警 電壓U/電流I超量程報警、電壓峰值U-PEAK OVER、電流峰值I-PEAK OVER、電壓U/電流I/功率P超限報警
最大值保持 有，電壓U、電流I、有功功率P、無功功率Q、視在功率S、正負峰值電壓Up+/Up-、正負峰值電流Ip+/Ip-
頻率/線路濾波 500Hz、5kHz
變比 1~2000
報警判斷、延時 U/I/P，0-20.0s
外部通訊接口 RS-232(標配)、RS-485(選配)、GP-IB(選配)
開關量接口 2路輸入和2路輸出開關量(選配GP-IB時無)、PLC外部控制多檔位測試
外部特征
標識 中英文雙語標識
機箱尺寸W*H*D(mm) 213*88*360
重量 3kg
|
|
