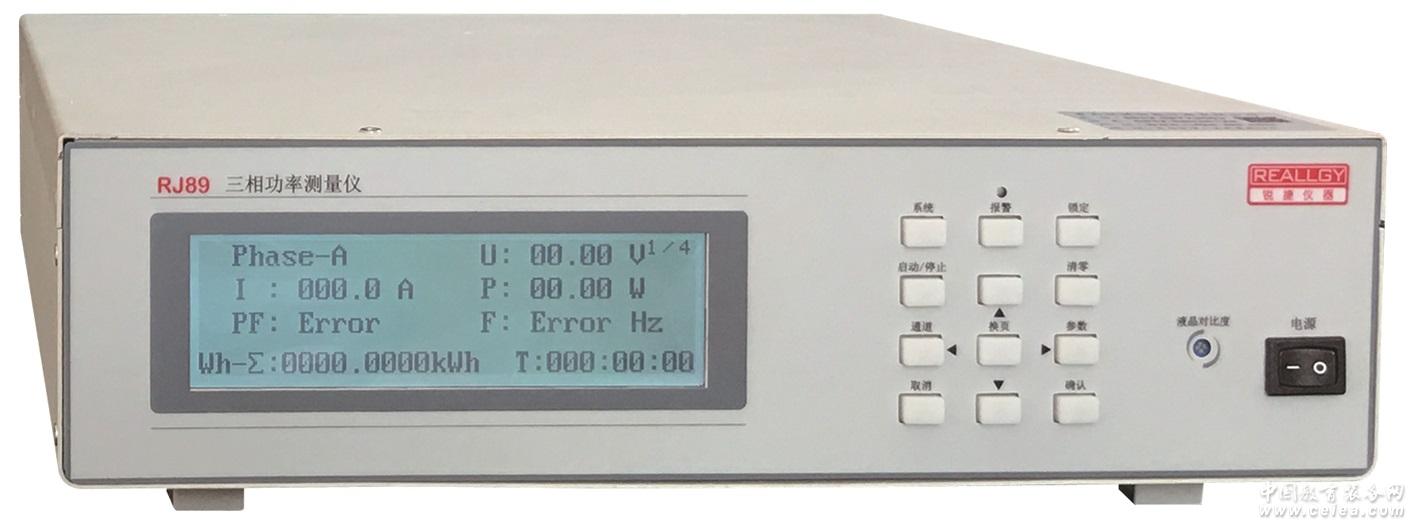

產品型號：R8913
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-03-19
關 注 度：3604
生產企業：青島銳捷智能儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹主要應用
●滿足工業生產，工業控制，電力監控等要求
●適用于發電機系統和電網的運行電力質量進行監測
●適用于三相電機或其他電動工具、制冷設備、加熱設備等相關產品的電參數測量
●電機、家電、大功率測量最佳選擇
●專用于單/三相電機或其他電動工具相關產品的低壓啟動電流和功率測量
●通過上位機軟件可以顯示啟動電流的實時波形
●可捕捉啟動沖擊電流有效值和峰值數據
主要特點
●寬量程設計：電壓最大量程600V，最大測量值640V，R8913電流最大量程50A，最大測量值80A，R8913A電流最大量程50A，最大測量峰值250A,交流信號基波頻率最大可到500Hz；
●量程擴展：電壓電流變比功能(1~2000)，可滿足大電壓/大電流測試需求；
●測量線制豐富：支持單相2線制(1P2W)、單相3線制(1P3W)、三相3線制(3P3W)、三相4線制(3P4W)、3電壓3電流(3V3A)；
●三通道獨立測試：單相2線制(1P2W)模式下，三個通道測量參數全部獨立處理，可以當三臺單相功率測量儀使用，允許輸入三種不同頻率的測量信號，并且三個通道的電壓變比PT和電流變比CT可以獨立設置；
●軍工中頻測試：頻率測量范圍40Hz～500Hz，滿足軍工中頻400Hz測試要求；
●積分功能：支持有功電能量Wh積分，可設置積分通道和積分觸發電流，滿足電壓和電流全量程積分，同時可以切換單位，滿足大/小功率負載積分累計的要求；
●測量速度快：400ms的數據更新周期；
●超限報警判斷：可以設置U/I/P報警上下限，并且能同時設置三相參數和合計參數；
●測量精度滿足一般電氣要求：U/I/P基本測量精度為0.5級；
●顯示內容豐富：采用4.2英寸White LED，多參數同時顯示；
●外部接口豐富：RS-232、RS-485；
●兼容多種通信協議，提供動態鏈接庫和上位機程序；
●2U高設計：標準2U高，滿足工程測試系統裝機要求；
三相充電器效率測試解決方案
R8913技術規格
輸入規格 R8913 R8913A
項目 電壓/電流
輸入類型 電壓互感器(隔離浮置輸入)/ 電流互感器(隔離浮置輸入)
輸入信號帶寬 40Hz～5kHz
測量模式 RMS交流
測量線制 單相2線制(1P2W)、 單相3線制(1P3W)、三相3線制(3P3W)、三相4線制(3P4W)、3電壓3電流(3V3A)
測量量程 600.0V 6.000A/50.00A
有效測量范圍 10.0V～600.0V
0.020A～9.999A～50.00A 0.100A～9.999A～50.00A
峰值因素CF CFU：1.5(額定輸入)，90(最小有效輸入)
CFI：2.3(額定輸入)，300(最小有效輸入) CFI：5(額定輸入)，300(最小有效輸入)
量程切換 自動
最大允許連續輸入 峰值電壓900V或有效值640V
峰值電流115A或有效值80A 峰值電流250A或有效值80A
最大連續共模電壓 600V (RMS)
輸入端子 端子接線排(配塑料外罩)
測量精度
電壓(V)/電流(A)，數字采樣，真有效值(True RMS)
40Hz≤f≤70Hz： ±(0.4%×顯示值+0.1%×量程)
70Hz＜f≤500Hz：±(0.3%×顯示值+0.2%×量程)
有功功率(W)，數字采樣，真功率(True Watt)
40Hz≤f≤70Hz： ±(0.4%×顯示值+0.1%×量程)
70Hz＜f≤500Hz：±(0.3%×顯示值+0.2%×量程)
測量參數
主要測量參數 電壓U、電流I、有功功率P、功率因數PF、電壓頻率FreqU、電能量(有功功率積分)Wh
單相有功功率測量范圍 0.5W～999.9W～30.00kW 2.0W～999.9W～30.00kW
功率因數 0.050～1.000
電壓頻率測量 電壓頻率FreqU，交流40Hz～500Hz
積分功能 8位有效位數，有功功率積分Wh、積分觸發電流
積分時間 512H 59M 59S
啟動沖擊電流 無 測量觸發電流，延時時間，測試時間
顯示
顯示屏 4.2英寸，240*64，White LED
顯示格式 數值，字符
顯示位數 4位有效位數
采樣頻率 5 kS/s
數據更新周期 400m[S]
其他功能
硬件濾波 20kHz
變比 1~2000
報警判斷 U/I/P
外部通訊接口 RS-232(標配)、RS-485(選配)
開關量接口 2路輸入和2路輸出開關量
外部特征
標識 中英文雙語標識
機箱尺寸W*H*D 340*88*380
重量 6kg
|
|
