vcom風光互補發電實訓系統
|
 |
產品型號：VNY-FG01
產品代碼：
產品價格：面議
產品編碼：FG01
計量單位：套
折 扣 率： 0
最后更新：2013-12-19
關 注 度：4298
生產企業：廣東唯康教育科技股份有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹▶ 產品概述：

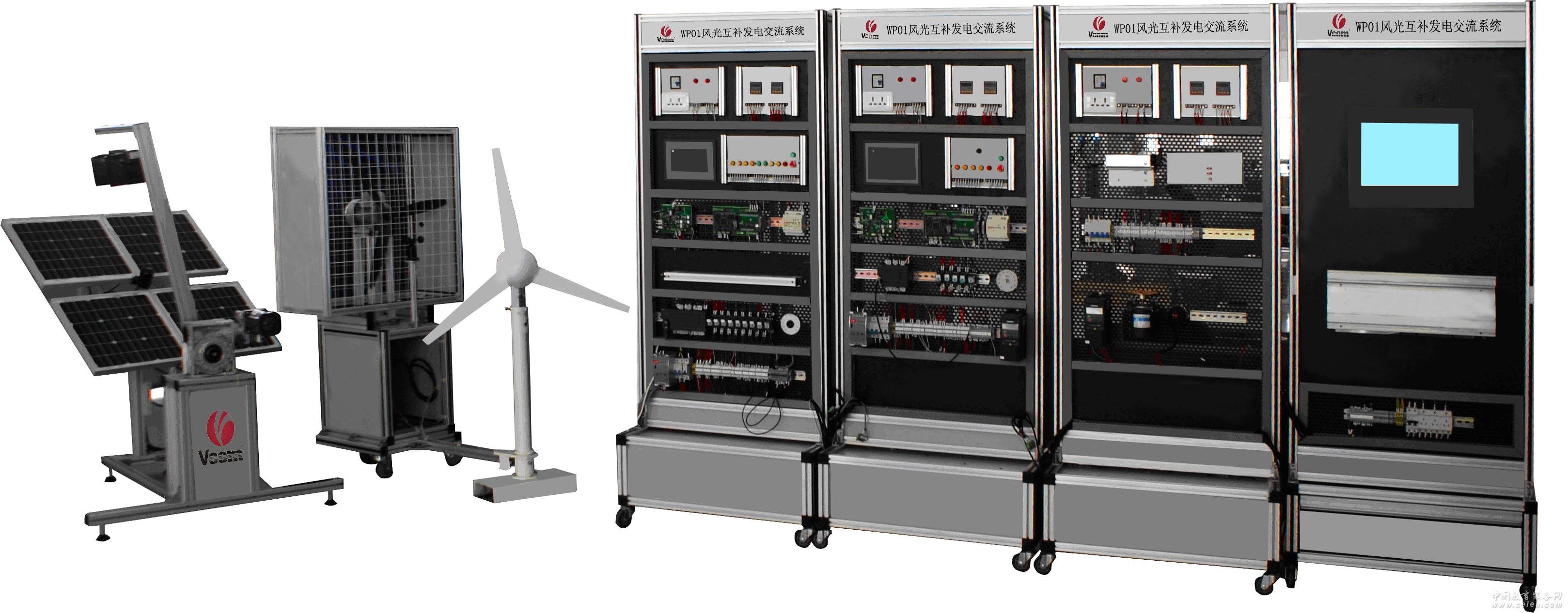

VNY-FG01型風光互補發電實訓系統，由模擬光伏供電裝置、光伏供電控制系統、模擬風力供電裝置、風力供電控制系統、逆變與負載控制系統和監控系統組成。系統各部分通信模式連接，實現設備運行的實時狀態監控，可熟練掌握光伏與風力發電系統的安裝、調試、運行管理。面向中、高等職業院校、技工學校、系統培訓機構等的電氣工程以及自動化、組態監控技術、機電一體化、計算機控制技術、電力系統自動化技術、電子信息工
▶ 產品特點：
(1).季節氣候變化的利用特性:一般冬季風大,太陽輻射強度小,夏季風小,太陽輻射強,風力與光伏起到了相互補充利用.
(2).全天候的發電特性:在白天太陽能最強小,風力會比較小,而在晚上太陽降落時段,光照變?nèi)?由于地表溫差變化大,加強了氣流旋流,風力發電系統能發揮到最佳狀態運行.有風又有太陽時,兩者都同時發揮作用.跟其他能源發電系統對比，風光互補發電的利用率最高、環保、維護率低等優點。
（3）本實訓系統的功能配套完全，集合多類專業應用技術，讓各專業的學生能夠探究到其他專業技術的應用。
（4）實訓系統不但讓學生認識到發電的基礎原理，且能引領學生對系統的研發、配套元件的選型、運行過程的檢測與分析，通過系統的實訓，培養學生的自主研究、設計，挖掘?qū)W生對未來新能源應用的創新思維。
▶ 技術參數：
工作電壓：AC220V±10% 50HZ 整機功率：3KW
工作環境：溫度-5℃～40℃ 濕度：<80%(25℃) 海拔：<4000m
▶ 實訓內容：
風光互補發電：
1．光伏發電裝置、風力發電裝置的原理學習。
2 、太陽能控制部分實訓 ：太陽能電池原理、太陽能光伏能量轉換、環境因素對光伏發電的影響，光伏控制器的工作原理，光伏控制器充、放電保護。
3 、風力發電部分的實訓：風力發電機能量轉換原理、風力發電控制系統對風速、風向的控制，以及保護功能、風力發電機機構部分的選型設計、安裝和調試連接。
4 、逆變與負載部分的實訓：逆變器能量轉換的工作原理、逆變器輸入、輸出電能質量的測試與控制，負載輸出的過壓、過載、短路等保護控制。
5、 基于PLC對太陽能兩軸跟蹤系統、風力能量轉換裝置的程序設計。
6、 嵌入式控制單元對光伏電池組件、風力發電機最大功率跟蹤的控制。
7 、組態監控系統與各部分控制器的通信、發電系統運行實時狀態監控的程序設計
▶ 配置清單：
序號 名稱 主要部件、器件、規格 數量 備注
1 模擬光伏供電裝置 1600×1000×1500mm 1臺
2 模擬風力供電裝置 1550×1850×1500mm 1臺
3 光伏供電控制系統 800×650×2000mm 1臺
4 風力供電控制系統 800×650×2000mm 1臺
5 逆變與負載控制系統 800×650×2000mm 1臺
6 運行監控管理系統 800×650×2000mm 1臺
7 可編程控制器 西門子S7-200 2個 CPU226/CPU224各一個
8 太陽能電池板 20W（單晶） 4塊
9 觸摸屏 MCGS TPC7062 2個
10 嵌入式控制單元 ARM Cortex-M3 STM32芯片 2個
11 平板顯示器 15寸 1臺
12 監控軟件 力控Forcecontrol 6.1 1套
13 逆變器（500W） DC12V/AC220V 1個
14 變頻器 臺達AC200V 0.4KW 1臺
15 萬用表 UT33D 1個
16 安裝、調試工具 鋁合金工具箱 1箱
17 手持?jǐn)?shù)字示波表 UTD1025CL 1個 選配
18 調試電腦 14寸筆記本 1臺 選配
19 打印機 HP Deskjet 1000 1臺 選配
20 線號打印機 LK-320 1臺 選配
21 安裝調試耗材 焊錫、條碼管、PVC槽、BVR線材等 1批
22 風光互補發電實訓系統實訓指導書 電子版 1份
23 教學視頻 光盤 1張 |
|
