產品詳細介紹概述

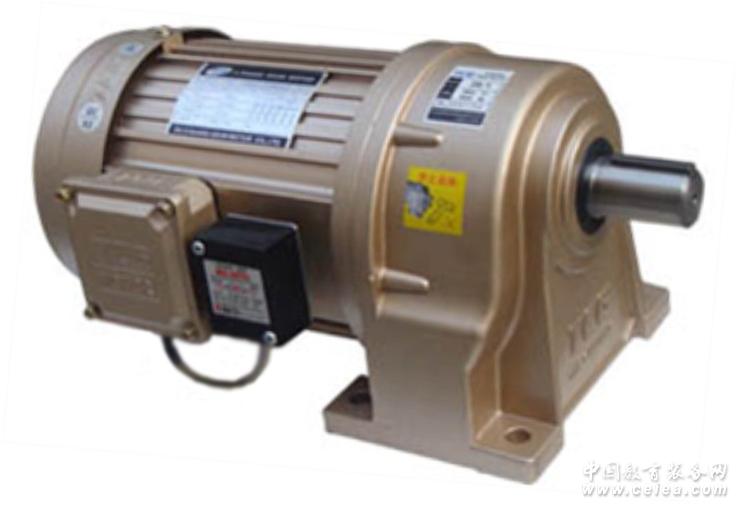

剎車電機又名電磁失電制動電機、制動異步電動機，是全封閉、自扇冷、鼠籠型，附加直流電磁鐵制動器的異步電機。
主要分為：進口剎車電機，中國臺灣剎車電機，國內YEJ系列制動電機。
應用范圍
剎車電機有高精度的定位要求。作為剎車電機應該具備：剎車迅速，定位準確，安全可靠，剎車系統可互換使用，結構要簡單，更換維修簡便等特點。很多工廠需要剎車電機來控制電機慣性，達到要求的準確定位，來實現機械的自動工作。
如：提升機械，陶瓷印花機械，涂裝機械，皮革機械等。 剎車電機用途非常廣泛，機械設備各個領域都能見到其身影。
工作原理
在電機的尾部有一個電磁抱剎，電機通電時它也通電吸合，這時它對電機不制動，當電機斷電時它也斷電，抱剎在彈簧的作用下剎住電機。
兩根線是將一個整流全橋的兩交流輸入端并接在電動機的任意兩進線端上與電機同步輸入380伏的交流，兩直流輸出端接到剎車勵磁線圈。工作原理就是電機通電時線圈得直流電產生吸力將尾部兩摩擦面分開，電機自由旋轉，反之通過彈簧回復力讓電機制動。根據電機功率不同，線圈電阻在幾十至幾百歐之間。
標準形式
電源：三相，380V50Hz
工作方式：S1連續工作制
防護等級：IP55
冷卻方式：IC0141
絕緣等級：F級
接法：3KW以下“Y”接法，4KW以上（含4KW）“△”接法。
工作條件：
環境溫度：-20℃-40℃
海拔：1000m以下
制動方式：失電制動，制動電源由接線盒內的整流器供給，H100以下AC220V-DC99V，H112以上AC380-DC170V。
制動器技術參數
電機中心高 63 71 80 90 100 112 132 160 180
額定制動力矩（Nm） 4 5 7.5 15 30 40 75 150 200
勵磁功率P20℃（w） 25 25 50 60 80 110 130 150 150
接通時間T1（ms） 60 63 87 110 140 152 165 214 252
接通時間T2（ms） 50 55 75 95 120 130 140 180 210
工作氣隙δmax（mm） 0.2 0.2 0.3 0.4 0.4 0.5 0.5 0.6 0.6
最大工作氣隙δmax（mm） 0.8 0.8 1 1 1 1 1.2 1.2 1.2
勵磁電壓DC（V） 99 99 99 99 99 170 170 170 170
允許最高工作轉速（r/min） 3000 3000 3000 3000 3000 3000 3000 3000 3000
|
|
