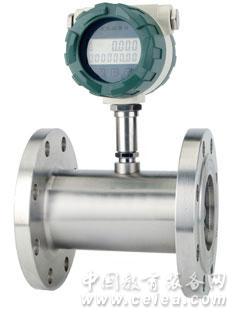

產品詳細介紹液體渦輪流量傳感器
柴油渦輪流量計，液體渦輪流量計，汽油渦輪流量計，煤油渦輪流量計，液體渦輪流量計，lwgy系列渦輪流量計
適合用于純凈液體（不含顆粒狀和條帶狀雜質），流動性好、腐蝕性不是很強的液體計量，精度高，計量準確，也可以用于定量控制方面
渦輪流量計是測量液體流量最實用的儀表.它精度高,穩定性好,使用簡單.,因此廣泛應用于各行業的流量計量，如石油、化工、科研領域和食品酒水飲料行業.尤其適合測量低粘度的介質，如水、汽油、柴油等。與相應的二次顯示儀表配套使用可用于測量液體的瞬時和累計流量。也可與定量控制儀配套使用，實現工業液體定量控制使用。 最小可做成DN2mm一、液體渦輪流量傳感器概述
渦輪流量計(傳感器)的公稱通徑、公稱壓力、最大壓力損失、流量范圍等技術性能見表1。
表1 單位：m3 /h
公稱
通徑
Dn
(mm) 流 量 范 圍 公稱壓力PN（Mpa） 最大壓力損失（Mpa）
±0.2% 基本誤差限 0.5% 基本誤差限 1.0%基本誤差
下限 上限 下限 上限 下限 上限
2* - - - - 0.010 0.130 1.6 0.15
3* - - - - 0.040 0.250 1.6 0.12
4* - - - - 0.04 0.25 6.3
10 0.25 1.2 0.2 1.2
12 0.8 2.5 0.4 2.5 0.25 2.5
15 1.2 5 0.6 4 0.5 5
20 1.5 7 1.1 7 0.7 7
25 2 10 1.6 10 1 10 0.04
32 3.2 16 2.5 16 1.6 16 2.5
40 4 20 3 20 2.5 25
50 8 40 4 40 4 40
65 12 60 6 60 6 60
80 20 100 10 100 16 160
100 25 160 20 160 20 200 1.6或2.5
150 50 300 40 300 40 400
200 120 600 100 600 80 800 1.6
儀表口徑及連接方式
2、 4、6、10、15、20、25、32、40采用螺紋連接；（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級 ±0.2%R、±0.5%R 、1.0%
量程比 1:10；1:15；1:20
儀表材質 304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃） -20～＋120℃
環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號 脈沖頻率信號，4-20Ma ；顯示方式：有遠傳型、現場顯示型
供電電源 3.6V鋰電池； +12VDC 、+24VDC（可選）
傳輸距離 ≤1000m
防護等級 IP65
一、液體定量控制儀產品功能：
智能流量控制儀是以微處理器為基礎的新型控制儀表。儀表能與各種數字量信號變送器（如渦輪、渦街、電磁等流量計）配套使用�？蓪α髁窟M行積算、定量控制。輸出開關信號控制管路中的電磁閥或電機。功能可通過面板按鍵進行選擇設定，方便直觀。
由于對儀表的軟硬件進行了特殊的設計，采用了軟硬件雙重保護措施，使儀表具有很強的抗干擾能力，儀表的可靠性、穩定性大大提高。
控制儀顯示方式：觸摸屏PLC顯示；數碼顯示；液晶顯示
二、技術指標：
1 、儀表的精度： 累計量精度 : ± 0.2%.
瞬時量精度：± 1.0%.
2. 最大累計顯示： 99999999kg （ Nm 3 ， m 3 ）
3 . 輸入信號：流量脈沖電壓信號： 1 ～ 5000Hz 。
流量脈沖電流信號： 4 ～ 20mA 。
5. 外供電源：一組 12V ，最大輸出電流 50mA
6. 供電電源： AC220V ± 10% ， 50Hz ，最大功耗 12W
7 .工作環境：溫度： -10 ～ 55 ℃，濕度≤ 85%RH
8 . 外觀尺寸：300 * 400 *140
|
|
