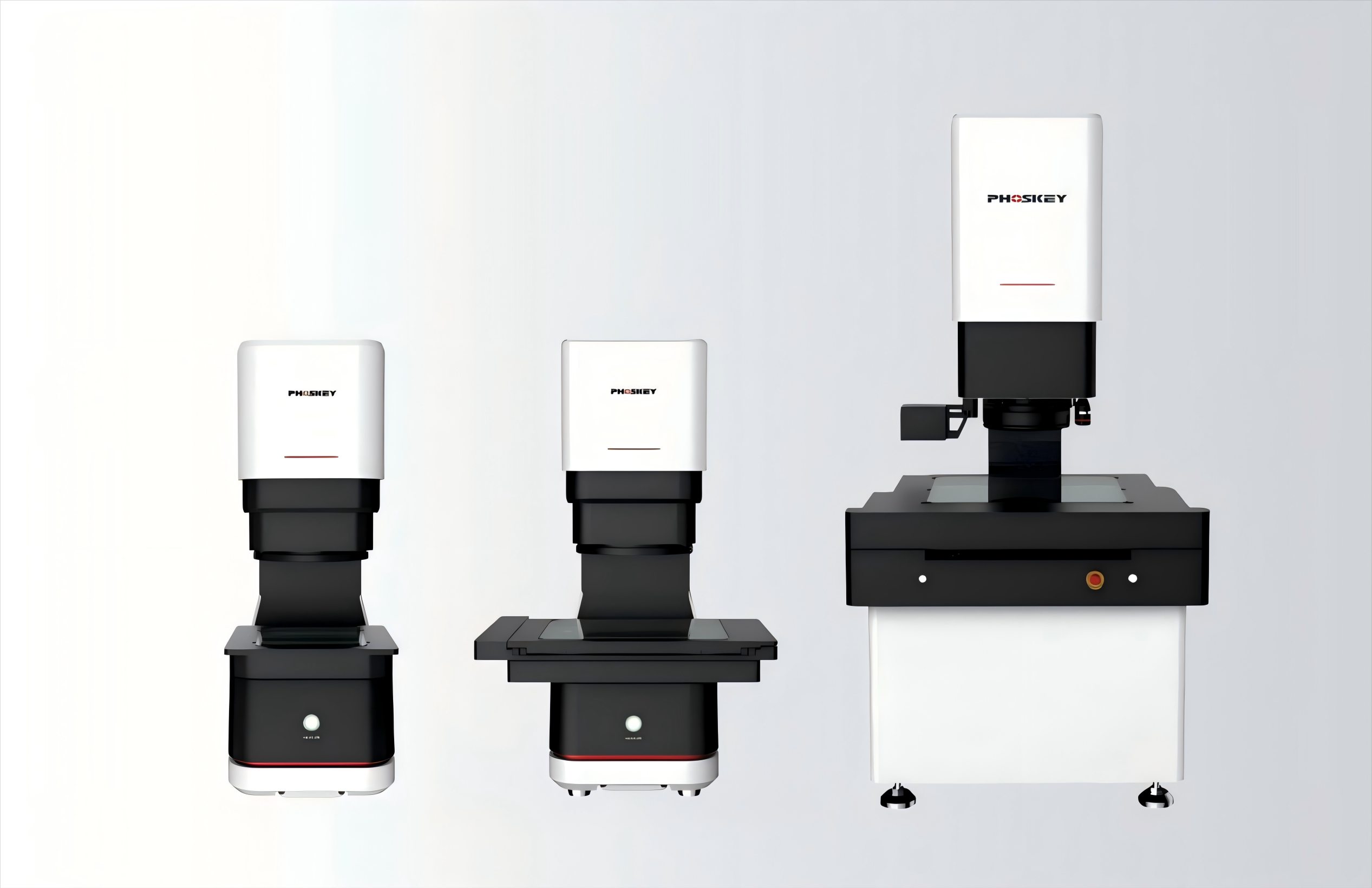

產品型號：QM-8100，QM-8300，QM-8500
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2025-07-01
關 注 度：119
生產企業：光子（精密）科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、產品概述：
（1）QM系列圖像尺寸測量閃測儀采用雙遠心高分辨率光學鏡頭，結合圖像分析算法，并融入一鍵閃測原理。只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、 匹配模板、測量評價、報表生成，真正實現一鍵式快速測量。
（2）廣范應用于小零件、手機配件、聯接器、電氣端子、小五金、軸類零件、模切制品、手機玻璃、印刷電路板、電子產品、電子元器件、線路板等小而較平的產品，從而實現測量速度快，測量精度高解決批量檢驗的難題。
（3）解決投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等在測量時如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等問題。
二、產品優勢：
高精度圖像處理技術；
雙視野雙遠心鏡頭；
±1μm高精度測量；
一鍵3S即可完成測量；
一個工件可同時測量 5000+ 個數據；
一次可同時測量 1000+ 個工件；
自研視覺檢測軟件 QMVS，簡潔易操作。
三、基本配置參數：
型號：QM-8100、QM-8300、QM-8500
相機：2000W像素黑白CMOS
鏡頭：單視野雙遠心鏡頭、雙視野雙遠心鏡頭
照明系統：落射 組合環形光、同軸光（選配）透射 遠心底光
測量范圍：
(XY) 廣視野 不拼圖 φ100×80mm φ100×80mm 90×60mm
拼圖 \\\\\\\\\\\\\\\\ 260×180mm 500×400mm
高精度 不拼圖 \\\\\\\\\\\\\\\\ φ25×20mm 20×15mm
拼圖 \\\\\\\\\\\\\\\\ 230×130mm 430×350mm
測量范圍(Z) 75mm 250mm
測量精度 廣視野 不拼圖 ±3μm ±3μm ±3μm
拼圖 \\\\\\\\\\\\\\\\ ±(5+0.005L)μm ±(5+0.005L)μm
高精度 不拼圖 \\\\\\\\\\\\\\\\ ±1μm ±1.5μm
拼圖 \\\\\\\\\\\\\\\\ ±(3+0.005L)μm ±(3+0.005L)μm
靜態
重復精度 廣視野 不拼圖 ±1μm ±1μm ±1μm
拼圖 \\\\\\\\\\\\\\\\ ±2μm ±2μm
高精度 不拼圖 \\\\\\\\\\\\\\\\ ±0.5μm ±0.5μm
拼圖 \\\\\\\\\\\\\\\\ ±1.5μm ±1.5μm
載物臺 XY行程 \\\\\\\\\\\\\\\\ 210×130mm 420×350mm
承重 約5kg 約5kg 約25 kg
|
|
