產品型號：CES-BME5260
產品代碼：HTXBME526000158
產品價格：
產品編碼：HTXBME526000158
計量單位：套
折 扣 率： 0
最后更新：2025-05-06
關 注 度：1025
生產企業：深圳市海天雄電子有限公司重慶分公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

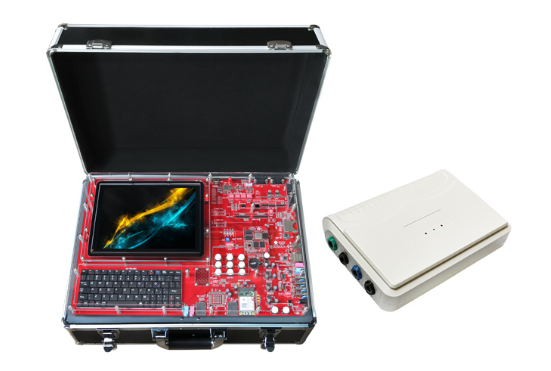

產品詳細介紹 CES-BME5260生物醫療電子實驗系統由嵌入式系統和生物數據采集兩大部分組成，融合嵌入式微處理器技術、MMC數據存儲技術、嵌入式OS系統軟件技術、數據化處理技術、網絡通信技術、生物傳感器技術、醫學影像技術等學科關鍵性技術。嵌入式系統采用目前主流的32位嵌入式ARM解決方案，設備硬件涵蓋了嵌入式應用所涉及到的通用功能電路，包括串行通信電路功能、USB主端口電路功能、USB從端口電路功能、SD存儲卡外設接口電路、顯示液晶屏接口電路、觸摸接口電路以及多擴展應用的無線通信模塊功能。生物數據采集則由不同的醫療傳感器組成，通過數據協議與上位機進行數據通信。設備軟件運行智能的OS操作系統，支持系統任務的實時性和并行型。該實驗箱提供開放的軟件和硬件技術資料，并配套完整的實驗軟件和實驗教程，特別適合于醫學院校及相關專業的信息化實驗教學、科研等應用。
硬件參數
CPU
ARM架構，六核處理器：雙核Cortex-A15+四核Cortex-A7，主頻最高可達1.7GHz
RAM
2GByte，三星K4B4G1646Q DDR3存儲芯片，頻率為1600MHz
FLASH
16GByte，三星KLMAG2GEAC iNAND芯片
PMU
S2MPA01電源管理芯片
4G模塊
支持中興SIM7100C芯片組，PCI MINI Care接口
WiFi模塊
支持IEEE802.11b/g/n協議，SDIO接口
GPS模塊
支持SID III全球定位，UART串口數據接口
藍牙模塊
用于高速藍牙數據通信
攝像頭模塊
800萬像素攝像頭，采用三星S5K3H7攝像頭模組
LCD
平臺配置9.7英寸電容觸摸液晶顯示屏，像素2048*1536，LED背光
以太網
10M/100M以太網接口，采用DM9621ANP網卡芯片
音頻接口
IIS信號，選用WM8976高音質芯片，配有放大電路和揚聲器
HDMI接口
1路HDMI接口
UART串口
4路UART串口
SD/HSMMC接口
用于SD卡WIFI
USB接口
4路USB2 .0，1路USB 3.0
I/O接口
引出IO引腳，用于控制和中斷
IRDA
1組紅外探測裝置
RTC
內部實時時鐘（帶后備鋰電池）
外接電源
AC220 DC12V/5A電源適配器
安裝方式
主板由鏍絲固定在實驗機箱展板上，并增加透明亞克力板罩住主板，避免學生因使用中對主板的頻繁接觸而損壞設備
尺寸
51*38*15CM
醫療模塊
血氧、體溫、脈搏、心電、血壓、呼吸模塊
醫療模塊
醫療模塊
（一）血氧、體溫、脈搏、血壓模塊
功能：臨床分析儀、監測人體血氧飽和度、人體體溫及脈率
通訊接口：USB通訊、RS232兩種可選，波特率4800/115200可選
模塊工作環境：工作電壓：5V ± 5 %、靜態電流：<20mA、測量中電流：<40mA
● 血氧模塊性能指標
測量范圍：50 -100%
分辨率：1％
測量精度：±1%（85%-100%），±2%（70%-84%），±3%（50%-69%）
● 體溫模塊性能指標
測量范圍：20 -50℃
分辨率： 0.1℃
測量精度：±0.2℃
● 脈搏模塊性能指標
測量范圍：25-250BPM
分辨率：1BPM
測量精度：±1%
● 血壓模塊性能指標
測量范圍：-20~800mmHg
分辨率：1 mmHg
測量精度：±1%
（二）心電ECG模塊
功能：多達7通道心電檢測波形；使用5導聯心電電纜；可選濾波帶寬；心電靈敏度可調；具有除顫、抗肌電、電網干涉
模塊性能指標：
信號輸入范圍：±20uV~±10mV
極化電壓： ±350mV
共模抑制比：診斷模式：> 90dB 監護或手術模式：>110dB
濾波帶寬（頻率響應）：診斷模式：0.05~100Hz 監護模式：0.5~40Hz手術模式：1~20Hz
增益選擇：四檔可選： ×0.25，×0.5，×1，×2
精度：5%
定標信號：幅度： 1mV（峰峰值）； 精度：3%；
（三）呼吸傳感器
測量范圍：5~150bpm
本底阻抗范圍：<4KΩ
測量精度：2%±2bpm
軟件參數
操作系統
Android 4.4.2
內核
Linux 3.4.39
系統引導程序
U-boot2012.07
串口調試工具
DNW V1.01（XP）、Minicom（Ubuntu）
交叉編譯工具
Arm-2009q3（gcc4.4.1）
文件系統格式
Ramdisk，Ext4
圖形用戶界面GUI
Android 4.4.2
4G移動通信模塊
提供驅動，可實現網頁瀏覽、發送及接收短信等功能
WiFi應用模塊
支持802.11b/g/n，實現上網功能
Bluetooth模塊
支持串口藍牙驅動（RDA），可實現藍牙數據通信、文件傳輸
攝像頭應用模塊
提供MIPI Camera驅動，支持預覽、拍照、錄像功能，提供源代碼
GPS應用模塊
支持SIF Ⅲ全球定位，UART串口數據接口
以太網應用單元
10M/100M自適應網口驅動，支持以太網功能，提供源程序
HDMI顯示單元
支持HDMI輸出，同時支持圖像和聲音，提供源程序
AUDIO驅動單元
I2S通信協議，實現音頻播放功能，提供源程序
LCD顯示
提供9.7英寸eDP接口顯示屏(像素2048*1536)驅動，提供源代碼
TOUCH驅動
I2C通信協議，支持多點電容觸摸，提供源程序
I2C驅動
提供Camera、HDMI、PMIC都是用I2C驅動，提供源代碼
USB HOST 2.0驅動單元
支持鼠標、鍵盤、U盤等，提供源程序
USB OTG 2.0驅動單元
支持ADB和MTP功能，提供源程序
USB HOST 3.0驅動
雙向通信功能，兼具主設備與從設備功能
Keypad按鍵驅動
支持音量加減按鍵，提供源程序
SD/MMC存儲驅動
軟件最大可支持32GB，提供源程序
UART驅動
4個UART端口，支持調試串口和通信串口功能
MFC驅動
提供MFC多媒體視頻格式編解碼驅動
JPEG驅動
JPEG CODEC
2D驅動
2D硬件加速
3D驅動
3D硬件加速（Mali-T628 MP3）
FIMC驅動
支持V4L2視頻圖像處理
GPIO驅動
提供接口連接外部GPIO和中斷
IRDA驅動
支持串口紅外
RTC驅動
支持實時時鐘功能
G-Sensor驅動
支持重力傳感器驅動
SPI驅動
支持SPI協議
操作系統
Linux 3.4.39
內核
Linux 3.4.39
系統引導程序
U-boot2012.07
交叉編譯工具
Arm-2009q3（gcc4.4.1）
串口調試工具
DNW V1.01（XP），Minicom（Ubuntu）
文件系統格式
Ext4
圖形用戶界面GUI
QT4.8.5
WiFi應用模塊
支持802.11b/g/n，實現上網功能，提供驅動源碼
GPS應用模塊
支持SIF III全球定位
網口模塊
10M/100M自適應網口驅動，支持以太網功能，提供源代碼
Audio驅動
支持音頻播放功能
LCD顯示
支持9.7英寸電容觸摸的eDP接口顯示屏(像素2048*1536)，提供源代碼
TOUCH驅動
單點電容觸摸，提供源代碼
I2C驅動
提供Audio I2C驅動程序
USB HSIC驅動
HOST驅動，支持外接鼠標、鍵盤、U盤、藍牙等USB外設
USB OTG驅動
Host/Device驅動，Host功能支持外接USB鼠標等USB設備，Device功能支持ADB和MTP，提供源代碼
USB 3.0驅動
Host/Device驅動
MMC驅動
支持高速SD/MMC卡，也支持SDIO
MFC驅動
Multi-Format Video Codec
UART驅動
串口通信驅動，提供源代碼
JPEG驅動
JPEG CODEC
2D驅動
2D硬件加速
3D驅動
3D硬件加速（Mali-T628 MP3） |
|
