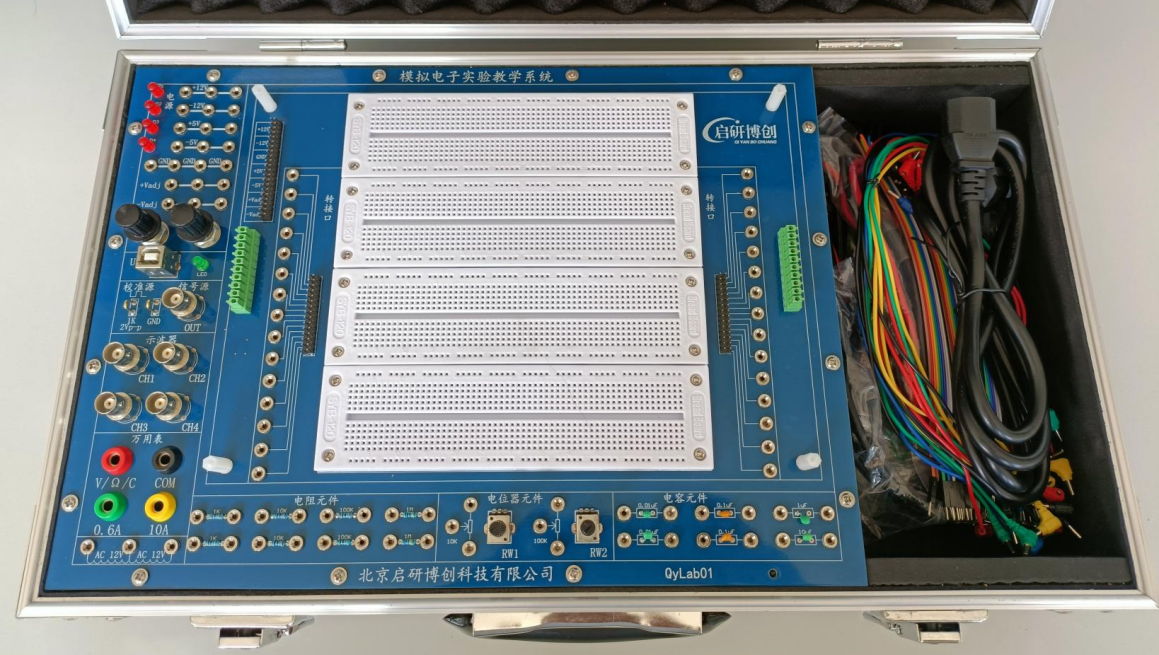

產品詳細介紹（一）實驗教學系統主要特點：
1.實驗教學系統必須采用主實驗箱+模塊化的結構組合方式設計；配有實驗板安裝接口底座，實驗板更換簡便；實驗電路原理圖布局在PCB板頂層，方便測量和觀察設計，多模塊集成，支持模擬電子電路系統設計與性能驗證，學生不用插各種芯片和進行復雜連線，提升實驗效率；
2.實驗教學系統必須便攜式結構、移動靈活，箱體尺寸小于55×35×15cm,重量低于5kg；不受實訓室場地限制，方便開展隨堂實驗、技能培訓、電子競賽等多種活動；
3.實驗教學系統實驗板的每個實驗?zāi)K單元均由電路原理圖和電路實物兩部分組成，二者對應，便于電路直觀識圖，理論與實踐結合；
4.各個模塊均配有電源（帶LED指示）接線端口、地接線端口，輸入、輸出、地接線柱及各功能測點接線柱，方便連線操作和接入測試探頭；
5.提供教學樣例實驗程序及軟件免費升級服務，并做好培訓工作，培訓時間不少于2天，免費質保期叁年。
（二）實驗教學系統底板技術指標;
1.提供4個示波器通道；配有標準的BNC接口，帶寬100MHz，實時采樣率1GSa/s；
2.提供1個波形發生器：配有標準的BNC接口，信號輸出頻率范圍：DC 1Hz～25MHz，波形幅度：±3.5Vmax；
3.提供萬用表：配有標準的接口，直流電壓量程800V，電流測量量程10A，二極管測量范圍2V；
4.提供波形校準源；
5.上述所提供的各儀器均可與PC機連接；
6.提供面包板：面包板尺寸170*138mm；
7.直流電源：電源輸出：+5V、-5V、+12V、-12V；
8.可調直流電源：0～12V，0～-12V；
9.實驗系統電源帶有保護功能。
（三）實驗內容：
1.共發射極放大電路；
2.共集電極放大電路；
3.共基極放大電路；
4.多級放大及反饋電路；
5.差動放大電路；
6.場效應管放大電路；
7.同相比例放大電路；
8.反相比例放大電路；
9.反相比例加法電路；
10.積分電路；
11.微分電路；
12.集成運放兩級放大電路；
13.二階低通有源濾波電路；
14.二階高通有源濾波電路；
15.過零比較器電路；
16.遲滯比較器電路；
17.窗口比較器電路；
18.方波三角波發生器電路；
19.二極管限幅電路；
20.二極管穩壓電路；
21.半波整流濾波電路；
22.全波整流濾波電路；
23.集成功率放大電路；
24.RC正弦振蕩電路；
25.LC振蕩電路；
26.串聯晶體管穩壓電路；
27.三端集成穩壓電源實驗。 |
|
