產品詳細介紹 JB-WLD-01型雷達水位計
產品簡介
JB-WLD-01型雷達水位計是利用電磁波探測目標的電子設備。發射電磁波對目標進行照射并接收其回波，由此獲得水位水流至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。
應用領域
河流水位，明渠水位自動監測
水庫壩前，壩下尾水水位監測
山洪、防汛監測
調壓塔（井）水位監測
潮位自動監測系統，城市供水，排污水位監測系統
組成
各種雷達水位計的具體用途和結構不盡相同，但基本形式是一致的，包括:發射機、發射天線、接收機、接收天線，處理部分以及顯示器。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。
特點
全天候工作，高頻微波反射原理，抗干擾能力強
傳感器可靠精度達1.5毫米
無人值守
無機械磨損、非接觸型測量，易維護
測量與水質無關，不受浮冰等漂浮物影響
不需要防浪井，對水流無影響
連續在線采集
可選太陽能供電
成本低，安裝維護簡單，壽命長
性能指標
分辨率:1mm
工作頻率: ≥26GHz
測量范圍：≤70m
測量精度：±3mm
波束角:≤8°
數據接口：四線制RS485 / 兩線制RS232、4～20mA
工作電壓：12~35VDC
工作環境：溫度-40～80℃，濕度 0～95% 無凝露
尺寸： Φ120mmX350mm
防護：鑄鋁外殼
防護等級:IP66/IP68 (3 bar)
天線材料:PVDF
通訊協議:4-20mA /MODBUS（提供通訊協議說明）
過程連接:螺紋 G1, 1 NPT, R1
功耗:＜30mA (量程：0~30m；4-20 mA接口輸出 /12V)
重量：1.8kg
售后敬告
感謝您使用我公司自動化水位測控儀表，為了您能正常使用，現將一些注意事項列出，敬請關注：
1.雷達水位計正常運行的電壓范圍在6-28VDC（寬幅），低于或高于均不能正常工作，儀表通電時注意正、負極，否則存在損傷儀表的可能性；
2.儀表通電后顯示STARDING搜索距離階段，RS485輸出和實際料位顯示一致，若斷開電源，再接通時要預留儀表放電時間；
3.雷達水位計表頭選擇盲蓋，防水、防損傷效果良好；現場安裝請務必做好接線端子防潮防水。
4.水位計儀表端設置高位為1.00M，測量值為實際距離顯示、表頭顯示；應避免在高位范圍左右進行自動化控制設置，詳見出廠報告；

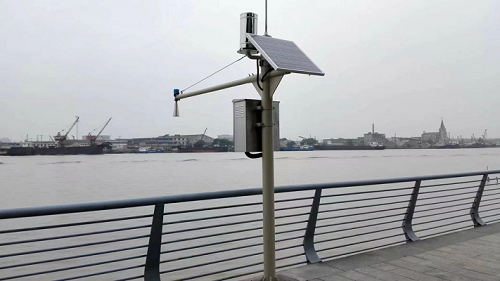

5.過程連接馬蹄狀U槽，開口直徑≦∮48短管或支架，盡可能保證雷達軸線垂直于水平面、探測區域或探頭下方沒有障礙物影響，位置在雷達探頭中心軸線距離岸邊≧1.5M（詳見---安裝圖示）。
6.在雷達水位計安裝與使用過程中如有任何技術疑難請及時與我們聯系，我們會第一時間為您排憂解難。
|
|
