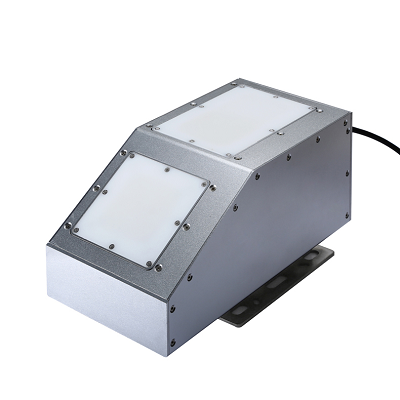

產品詳細介紹JB-LLD-01雷達流量計
產品簡介
雷達流量計是一款基于微波技術的全自動流量計，它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
產品有三種標準的物理電路接口：RS485/RS232、4-20mA；設備采用標準的Modbus-RTU協議。
儀器特點
1.非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響；
2.適用于多種測量條件，可以輸出流速、水位、流量的測量數據；
3.配備功能強大的測流軟件，可以進行斷面設置，數據接收，查詢，流量統計，列表統計，報表打印等；
4.低功耗，可以使用太陽能供電，方便安裝，免維護；
技術參數
雷達流速儀性能參數說明
項目 指標
測流系統
測量原理 平面微帶陣列天線 CW+FMCW
工作模式 手動、自動、遙測
適用環境 24小時、雨天
工作溫度 -30~80℃
工作電壓 7~30VDC
工作電流 12VDC輸入，工作模式： <150mA 待機模式： <1mA
雷達波測速傳感器
雷達功率 100mW
雷達頻率 24GHz
最大測程 35m
測速范圍 0.03~20m/s
測速精度 0.01m/s
天線角度 12°
測量方向 自動識別水流方向，內置垂直角度校正
雷達水位計
雷達功率 100mW
雷達頻率 24GHz
測量范圍 1.5-40米
測量精度 ≤±1cm
天線角度 11°
數據傳輸系統
數傳方式 RS232/RS485，4~20mA，433MHz（無線傳輸可選）
中心站軟件
軟件 測流終端軟件
主要功能 測量參數設置、斷面編輯、手動測量、實時數據接收、查詢、報表、統計、流量曲線、打印、報警等
數據存儲 120G、至少2年測量數據
系統組件表
產品名稱 規格 數量 備注
雷達流量計 臺 1 主機
安裝支架螺絲 套 1
電線 米 5 引出雷達流量計插口
產品說明書 本 1
合格證 份 1
|
|
