產品詳細介紹DLC9500P24——W4100升級版
描述：
DLC700024 DLC9000P24是完全新設計的系統，主要包括以下特點： ▲ 采用了Virtex-6平臺XC6VLX240T-1FFG1156，資源非常豐富，比以前版本的性能指標有幾何級別的提高和改善； ▲ 采用了2條 DDR3數據緩存功能，可以實現乒乓操作； ▲ 采用了pcie 1.0 x4或者pcie 2.0 x4傳輸數據，尤其是加了pcie驅動功能，支持3到5米pcie 1.0 x4數據傳輸； ▲DLP控制板與DMD通信的外部接口只用了1條 LVDS高速連接電纜，長度為25.4cm； ▲連接器和線纜的修改不會有任何影響，可支持高達1Gbps以上的高速LVDS信號。
規格參數系統框圖應用領域產品清單
產品概述：
DLC9500P24投影設備是采用了當今先進的數據處理技術以及高速接口進行設計的投影系統，其核心的數據收發、處理與控制單元采用了Xilinx公司資源非常豐富的Virtex-6系列芯片，即XC6VLX240T-1FFG1156 FPGA可編程邏輯器件。DLC9500P24投影設備比以前同類DLP4100產品的性能指標有幾何級別的提高和改善。下圖為DLC9500P24的功能圖。
Figure-1 DLC9500P24Block Diagram
核心組件：

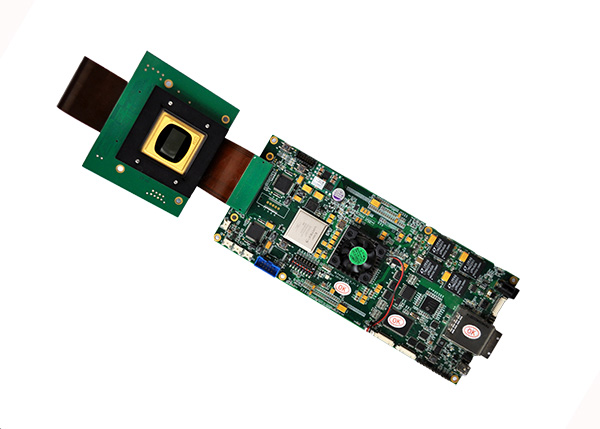

下圖包含了DLC9500P24設備的最主要組成元件。從下圖可以看出，DLC9500P24設備可以工作于PCIe模式或者USB模式下，且支持.7和.95兩種DMD設備。
Figure-2 Key Components
Xilinx Virtex 6 APPSFPGA
上圖紅色線框的風扇下面是Virtex-6 FPGA XC6VLX240T-1FFG1156芯片。該芯片用于實現PCIe接口、DDR3接口、USB接口、通用的GPIO接口以及實現對DDC4100（即Virtex-5）芯片的控制與操作。該芯片是整個DLC9500P24控制板的功能控制與數據處理單元，相當于設備的CPU芯片。該芯片支持PCIe與DDR3接口，并且邏輯資源與時鐘資源豐富，極大地提高了設備的性能。
產品指標和參數：
●數據接口：PCIE2.0、USB2.0
●PCIE2.0接口帶寬：20Gbps 傳輸距離：1m
●DDR3大小：2 x 2GB 800MHz 64bit 最大支持2 x 8GB
●FPGA型號：Virtex6 XC6VLX240T
●DMD最高顯示幀率16666幀/s 1bit
●251幀/s 8bit
●提供LED光源控制接口，可實現圖像幀觸發同步
●支持DLF軟件工具開發包
●板子尺寸：230mm x 94mm
|
|
