產品型號：WH311
產品代碼：WH311
產品價格：4500
產品編碼：WH311
計量單位：臺
折 扣 率： 0
最后更新：2020-01-17
關 注 度：3255
生產企業：深圳市東方萬和儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
深圳市東方萬和儀表有限公司WH311水庫水位液位控制器，水位顯示器實時監測功能，配套WH6無紙記錄儀可以實時記錄
有的現場需求不僅要實時顯示，更要帶記錄數據功能，WH311水庫水位液位控制器，水位顯示器自動監測，在實時顯示的同時內置存儲和記錄功能，并且可以用U盤導出數據。配套WH6無紙記錄儀,一分鐘記錄一次數據可以記錄一年,并要求帶USB轉儲接口,直接用U盤可以拷貝出數據,并通過隨機攜帶的上位機軟件生產表格文件。
導出的數據表格演示。
案例分析
東方萬和儀表的工程師幫助了中鐵四局，中國建筑第二工程局，葛洲壩南京地下空間等數十家用戶實現了水位實時監測并帶記錄功能，數據可以用U盤直接導出�，F(xiàn)在我們重點分析一下葛洲壩南京地下空間記錄監測方案：
用戶:葛洲壩南京地下空間
要求:現場有5個深井,深度100米,需要實時監測深井里面液位高度,并要求對測量數據一分鐘記錄一次,實時記錄,并可以用U盤拷貝出數據,數據可以自動生成表格格式。
方案設計圖
解決方案：
1將液位探頭WH311直接100米深井底部,放的過程中可以和深井泵一起下去,放的過程中要保護好鋼絲電纜(如果電纜損壞,就沒有輸出信號了).
2:將現場數顯表分別從WH6-A1的 4號端子和5號端子用2*1.5平方屏蔽電纜將信號傳輸?shù)娇刂剖覠o紙記錄儀旁邊,然后根據編號將1號顯示器的4號端子接1C,5號端子接1A
深圳市東方萬和儀表有限公司生產的水位液位控制器，水位顯示器經過十年品質保障，已經實現了水系統解決方案廠家。萬達集團，中國電信，沁園集團，華潤雪花，勁酒集團.....2019年我們隊所有客戶承諾：每臺水位計出廠無破損，無漏水。任何產品在正常使用情況下，五年質保，隨貨都附帶產品所有檢測證書。
WH311水庫水位液位控制器，水位顯示器產品介紹：
WH311水庫水位液位控制器，水位顯示器（水位測量儀）被廣泛應用于水庫湖泊 河流水位測量，地下水深井水位測量，礦山水位計深井測量，地熱井水位測量。
WH311可以實時顯示水庫的實時水位，配套WH無紙記錄儀可以帶記錄功能，儲存數據可保存3年。
如果在水位測量在野外，也可以選擇WH311無線系列，利用GPRS信號和傳感器大數據平臺，無線監測地下水位變化。
WH311水庫水位液位控制器，水位顯示器特點和功能
1 實時監測-現場顯示實時水位，可提供4-20mA，或者485通訊，接入監控室主機，遠程控制
2 智能報警-水位過低或過高，自動提示報警信息
3 遠程控制-可實現自動補水,提供設定液位自動啟泵或者停泵，用戶可自行設置，方便簡單
WH311水庫水位液位控制器，水位顯示器應用于水池水箱的水位測量，實時遠傳顯示（*遠可達5公里）。其中WH311防雷水位探頭直接投入安裝到水池或者水箱的底部，WH6液位專用顯示器安裝在控制室，實時監測水箱水池的實時水位，并帶有高低液位報警功能，可輔助控制水泵自動補水排水，確保水池水箱系統保持高水位正常運行。 WH311水位傳示儀專已應用于萬達地產、耀寶地產 等多家建筑住宅安防現場，有效解決液位遠傳測量問 題的同時，助力樓宇安全數字化監控。

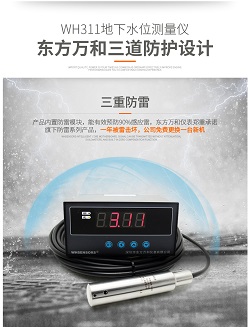

防雷專用水庫水位液位控制器，水位顯示器WH311專為 多雷雨季節地區持續液位測量而設計，其核心部 件采用國際知名品牌液位傳感器經合理精密的結 構設計及厚膜技術溫度補償、獨有設計三重防雷 模塊裝置，三道防雷工序能有效預防95%的感應雷 擊損壞，有效保證了WH311防雷液位變送器在多雷 雨季節液位測量使用的安全性， 有效解決了多雷 雨地區液體液位測量困難的問題。 萬和儀表鄭重承諾，凡是萬和儀表防雷系列產 品，一年內被雷擊損壞，免費更換新機。
深圳市東方萬和儀表有限公司生產的水庫水位液位控制器，水位顯示器無須專業人員就可安裝設置，投入式的安裝方式簡單方便，液位傳感器（探頭）到顯示儀表的*長距離可4000米遠距離控制顯示，有實時數字顯示，測量精確可達到（厘米級），有上限、下限報警控制點輸出，還有4-20mA電流輸出。是傳統浮球式、電極式水位計的更新?lián)Q代產品。
WH311水庫水位液位控制器，水位顯示器遠傳和就地顯示系統水位傳示儀3米3高低水位顯示報警裝置廣州壓力變送器定制4-20mA壓力變送器廠家銷售
㈠安裝時應注意以下事項：⑴安裝地點的液體可能產生的靜壓力是否會超過變送器的量程；⑵所測液體是否與變送器的結構材料相適應；⑶所測液體是否會堵塞變送器的進液孔；⑷ 變送器的電纜中有一根通氣管,在安裝、使用過程中，必須注意保證該管與大氣順暢連通，
防止泥、沙等異物堵塞通氣管。更不能使水及其它液體從通氣管流入，否則將造成變送器損壞。
㈡安裝方法：變送器的安裝方向為向下安裝。在靜水中安裝; 在水池中的安裝方法如圖1 所示。為防止水泵打水時的沖擊力損壞變送器，變送器應遠離液體出入口安裝。否則應采用圖2所示的方法，用鋼管或者PVC管保護。
WH311水庫水位液位控制器，水位顯示器是一套可實現水位液位連續檢測控制的設備,整套產品由安裝在現場的液位傳感器、中間信號傳輸電纜、液位控制顯示主機構成。顯示控制主機采用先進工藝技術生產的芯片元器件制造而成�？梢詫崟r顯示當前液位值，紅色發光柱模擬實際水位上升或下降，更加直觀生動。
220VAC電源供電（可選24VDC電源供電）,提供4組繼電器信號輸出,實現對水泵、電磁閥、聲光報警器、接觸器、電動調節閥等控制。液位傳感器有多種可選型號，可根據客戶實際需要選取高溫型、防腐型、衛生型、防堵防粘型等有特殊要求的傳感裝置。中間
電纜加長傳輸可達5km，可實時顯示。控制主機安裝在值班室、消控中心、控制室等易于觀察的地方進行遠距離的監控。可以實現水位液位監控顯示、滿液位滿水位報警、低液位低水位報警、恒液位恒水位控制、自動排水控制、自動上水補水控制等控制功能。
類型：水庫水位液位控制器 規格：水位顯示器 安裝方式：投入式
測量范圍：0~1000米 型號：WH311 售后：一年免費換新機，終身保修
精度：精準到1厘米 輸出信號：4~20mA 供電電壓：24V
顯示表工作電源：220V 儀表的外形尺寸：160*80*125mm
顯示表的安裝開孔尺寸：160*80 信號傳輸距離：5公里
WH311水庫水位液位控制器，水位顯示器主要技術參數：（詳細參數）
量 程: 0-100m(水位高/深度)
綜合精度: 0.5%FS；輸出信號: 4～20mA(二線制)、供電電壓: 24DCV(9～36DCV)
介質溫度: 0～60℃
環境溫度: 常溫(-20～60℃)
負載電阻: 大800Ω；絕緣電阻: 大于2000MΩ (100VDC）
密封等級: IP68
液位傳感器外形尺寸：
顯示控制儀主要技術參數：
顯示范圍：—999～9999
精度：±0.5%+1個字；
繼電器輸出：AC250V/3A（阻性負載）上、下限兩組常開常閉輸出，可自己任意設定；
工作電源：AC220V，50Hz；
儀表的外型尺寸：160*80*95（mm），也有其他尺寸供選擇；
儀表的安裝開孔尺寸：152*76（mm）；
儀表的輸入信號：二線制變送器4～20mA。如要取4～20mA電流，只要在液位傳感器回路里串聯即可。
液位傳感器和顯示控制儀的連接：
|
|
