產品型號：PSV-413
產品代碼：
產品價格：28000
計量單位：臺
折 扣 率： 0
最后更新：2019-02-13
關 注 度：6301
生產企業：蘇州精創光學儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

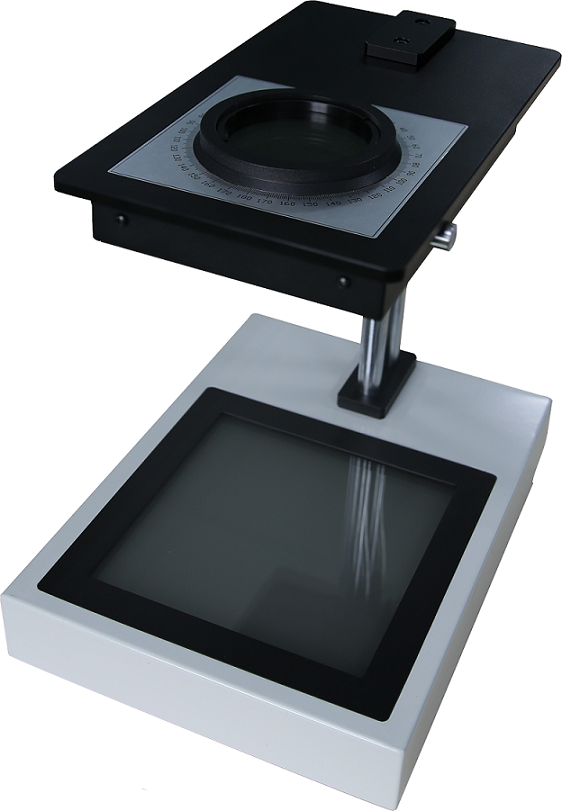

產品詳細介紹應力儀PSV-413
適用范圍：
適合于檢測燈等有復雜構造的產品。
檢測高密度的塑料產品，如隱形眼鏡等。
檢測光學晶體，如氟化鈣等
型號 PSV-413
尺寸 W280×D385×H390mm
重量 11Kg
測樣有效長度 W200×D200mm
測量空間高度 max240mm
光源 暖白 LED 10W
電源 直流12V（帶有220V適配器）
參數：
規格:
1、偏光應力儀光場亮度≥120cd/m2 （LED燈10W）
2、偏光應力儀偏振元件任何一點的偏振度大于等于百分之九十九
3、該款應力儀偏振場200*200mm
4、偏光應力儀構造：檢偏鏡和起偏鏡之間分別置入1/4波片及全波片（波長為565nm），波片的慢軸與起偏鏡的偏振平面成90度
5、檢偏鏡最上面有旋轉角度的測量裝置（刻度值為1度，最大測量范圍為180度）
檢測方法：
1. Sensitive-Color感光色方法檢測
感光色方法測量，整個視野呈微紅-紫色，這種彩色分為被成為感光色。
放進樣品，存在應力的部位呈綠-藍色或橙黃-黃色。并確定應力性質是壓力或張力。
不存在應力的樣品部位則呈微紅-紫色。
2. SenarmonMethod 補償法
Senarmont補償法可以進行應力定量分析檢測。打開電源，未放樣品整個視野范圍是黑褐色的，放入樣品，不旋轉檢偏鏡，觀測出最亮點即為應力最大點。旋轉檢偏鏡上的刻度盤，直至最亮點變成黑褐色，記錄此時刻度盤旋轉的角度及該點的厚度，即可用公式換算出應力值。
計算公式：應力＝光程差/(被測點的光路長 * 光彈系數)
Mpa ＝ nm / [cm * (nm/cm)/Mpa] |
|
