產品型號：JS-JZ16
產品代碼：
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2017-10-21
關 注 度：33609
生產企業：徐州君晟教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 機械制圖教學陳列柜既可以適用于全日制普通中專、職工中學、電視中學、職業高中等學校機械類專業的制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生理論學習，使用范圍增強認識，加深理解，本示教柜是一套提高教學質量的理想設備。
技術參數：
1、陳列柜柜體結構采用冷軋板制作，冷軋板厚度1.0mm，柜體里板面用超豪華鋁塑板。
2、柜底裝有萬向輪，方便移動。
3、陳列柜模型采用工程塑料和透明有機玻璃材料制作。
4、陳列柜尺寸：1200×400×1850mm。

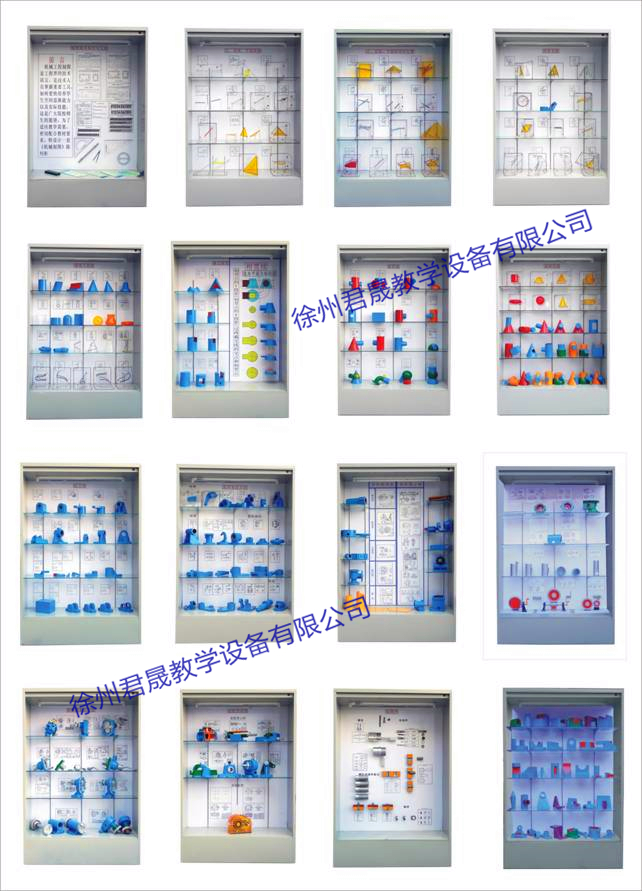

機械制圖教學陳列柜，每個柜詳細內容如下 ：
序號與名稱
陳列柜內容
第一柜：制圖基本知識與工具
1、羅馬數字示列，2、阿拉伯數字示例，3、拉丁字母示例，4、標題欄、明細欄，5、比例，6、字體（GB-T 14691—93）基本要求， 7、長仿宋體漢字示例， 8、圖紙幅面和尺寸，9、圖框格式，10、三角尺，11、三棱比例尺，12、圓形量角器，13、多功能模板，14、圓規
第二柜：點、直線、平面投影
1、點的三面投影，2、一般位置直線的三面投影，3、線段實長和傾角α，4、垂面側 ，5、水平面 ，6、斜投影與正投影，7、直線的跡點，8、平面投影的特性，9、跡線平面，10、中心投影法，11、點在直線上的投影特性，12、線段的投影特征，13、四個分角中點的投影
第三柜：點、直線、平面的相對位置
1、直角投影定理，2、相交兩直線的投影，3、利用投影的積聚性求直線與平面的貫穿點，4、用輔助面法求直線與平面的貫穿點，5、利用投影的積聚性求兩平面的交線，6、平面跡線作法，7、正垂面上圓的投影，8、立體表面上的直線和投影的相對位置分析，9、交叉兩直線的投影`，10、相交兩直線的投影特征，11、用輔助線法求直線與平面的貫穿點，12、求兩個一般位置平面的交線，13、平行兩直線的投影，
第四柜：投影變換
1、投影變換的兩種基本方法(換面法)，2、投影變換的兩種基本方法(旋轉法)，3、點繞正垂軸旋轉，4、一般位置直線變換為新投影面垂直線，5、將一般位置直線旋轉成投影面平行線，6、一般位置直線變換為新投影面的平行線，7、一般位置平面變換為新投影面平行面，8、一般位置平面變換為新投影面垂直面，9、將正垂面變換成投影面平行面，10、點的二次換面，11、投影面平行線變為投影面垂直線，
12、求A點到P平面的距離及A點對P平面13、所作垂線的垂足K，
14、用二次換面法畫組合體視圖
第五柜：曲線與曲面
1、曲面立體的兩面投影示例（斜置的圓柱），2、曲面立體的兩面投影示例（斜圓柱），3、曲面立體的兩面投影示例，4、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱），5、曲面立體的兩面投影示例（斜置的圓錐），6、曲面立體的兩面投影示例（斜圓錐），
7、曲面立體的兩面投影示例（上下倒置的圓臺），8、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱），9、曲面立體的兩面投影示例（有半球槽的圓柱體），10、曲面立體的兩面投影示例（組合回轉體示例一），11、曲面立體的兩面投影示例（組合回轉體示例二），12、連桿頭部的截交線，13、鉛垂面堆切圓球的截交線投影，14、曲線形成，15、空間曲線，16、回轉曲面的形成及投影，17、錐面，18、柱狀面，19、錐狀面，20、圓柱螺旋線，21、圓錐螺旋線，22、單葉雙曲回轉面，23、圓環面的形成，24、頂針的截交線，
第六柜：截交相貫
1、半圓球切槽的投影，2、缺口三棱錐，3、圓柱開槽的投影，4、開槽空心圓柱的投影，5、求截交線2件，6、鏜刀桿頭部的投影，7、接頭投影，8、千斤頂蓋投影，9、相慣線的剖面5件，
第七柜：相貫線
1、正交兩圓柱相貫線，2、正交兩圓柱相貫線，3、用球面法求圓柱與圓錐的相貫線，4、兩正交圓柱的相貫線，5、圓柱上鉆孔及兩圓柱孔的相貫線，6、圓柱上鉆孔及兩圓柱孔的相貫線，7、兩偏交圓柱的相貫線，8、圓錐臺和半圓球的相貫線，9、圓柱和圓錐正交的相貫線，
10、斜交兩圓柱的相貫線，11、圓柱與圓錐正交，12、作軸線不相交、直徑不相等的兩圓柱的相貫線，13、圓柱與半圓球相交，14、相貫線的特殊情況2件，15、圓柱、圓臺和圓球的相貫線，
第八柜：表面交線
1、柱的投影與表面上取點，2、錐的投影與表面上取點，3、棱柱的投影與表面上求點，4、體中面的分析，5、球投影和表面上取點，6、環投影與表面上的取點，7、用墊圈的投影，8、錐的投影與表面上的求點，9、面交線模型22件
第九柜：組合體
1、齊平處不畫線，2、形體相貼，3、相交處應畫線，4、相切處不畫線，5、軸承座，6、軸承座，7、軸承座，8、支座，9、支架，10、軸承座，11、撥叉，12、斜剖視圖，13、支座，14、支座，15、支座（4件）
第十柜：機件表達方法
1、六個基本視圖的規定配置，2、壓緊桿的局部視圖，3、支架的視圖，4、旋轉視圖，5、視圖，6、局部視圖，7、視圖，8、移出剖面視圖，9、半部視圖，10、重合剖，11、簡化畫法（3件），12、復合剖的全剖視圖（2件），13、旋轉剖的全剖視圖，14、復合剖，15、全剖視圖，16、復合剖，17、斜剖視圖18、斜剖（2件），19、階梯剖（2件），20、階梯剖的全剖視圖，21、剖面（2件）
第十一柜：零件圖
1、柱塞套，2、泵軸，3、端蓋，4、托架，5、箱體，6、蝸輪減速箱體，
7、閥體，8、法蘭盤，9、圓錐管，10、缸體，11、手輪，12、軸架，13、支架，14、車床尾座空心套盤
第十二柜：零件圖、齒輪、鍵、彈簧
1、直齒圓柱齒輪傳動，2、圓錐齒輪傳動，3、蝸桿蝸輪傳動，4、漸開線花鍵聯接畫法，5、普通平鍵，6、半圓鍵，7、圓柱銷，8、泵軸，9、泵體2件，
10、壓縮彈簧，11、拉伸彈簧，12、扭轉彈簧，13、殼體,14、支座
第十三柜：裝配圖表達方法
1、球閥（2件），2、機油泵，3、齒輪油泵（2件），4、銑刀頭（2件），
5、油泵1（2件），6、油泵2（2件），
第十四柜：裝配圖讀圖
1、滑動軸承，2、齒輪泵，3、旋塞，4、杠桿，5、微動機構，6、機用虎鉗，
7、臺虎鉗，8、減速器
第十五柜：標準件
1、加工內螺紋，2、螺紋聯接的畫法，3、螺栓聯接，4、螺釘聯接，5、雙頭螺柱聯接，6、六角頭螺栓，7、雙頭螺柱，8、開槽圓柱頭螺釘，9、開槽沉頭螺釘，10、開槽盤頭螺釘，11、開槽平端緊定螺釘，12、Ⅰ型六角螺母，
13、平墊圈，14、彈簧墊圈，
第十六柜：習題模型
共： 35件（包括；支座、相貫線、軸承座等）
