平面機構運動搭接實驗臺
|
 |
產品型號：JS-PJD
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2017-10-21
關 注 度：32626
生產企業：徐州君晟教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概述：
本套實驗臺是專門為高等院校本科及專科學生進行機械運動方案創新設計，培養學生機械綜合設計能力、創新能力和實踐拼裝能力而研制設計的一種創新型的綜合實驗臺。
二、功能特點：

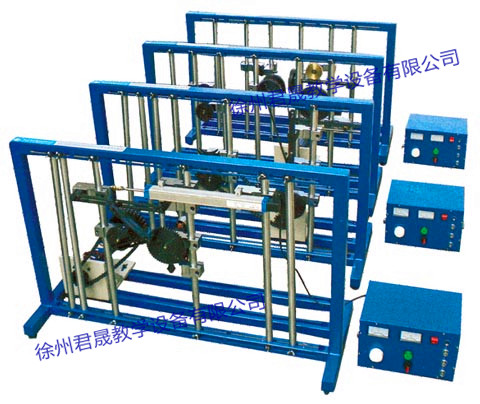

該實驗臺可以方便快捷地在四個機架上搭接成多種平面機構運動方案，通過手動或電機驅動實現機構的運動。零件的通用性強，精度和剛度高，使用時拆裝方便。機構動作誤差小，運動靈活。該套實驗臺主要由機架、拆卸平臺、電動機、皮帶傳動裝置、低副桿組(II級III級)凸輪、齒輪齒條、槽輪、各種回轉副、移動副、復合鉸鏈基本構件和連接件組成。實驗臺低副桿組長度尺寸可以無數調節，長度尺寸變化范圍大、聯連頭構造新穎，操作簡單方便，運動靈活。 實驗臺中組件低副桿組的所有零件均磨削加工，精度高，表面鍍鉻。
三、主要技術參數：
1. 實驗臺架數量：4臺/套
2. 實驗臺組件箱：2只/套
3. 交流帶直線電機：1個/套 功率：N=90W 輸出轉速n=8轉/分 行程L＝700 220V/50HZ
4. 交流帶減速器電機: 3個/套 功率：N=90W 220V 轉速n=10轉/分 行程L=390mm 220V/50HZZ
5. 電源：?jiǎn)蜗?20V 50HZ
6. 零件主要材質：A3鋼、45號鋼
7. 零件數量：1080件/套
8. 配交流直線電機控制器(具有失控自停及點動功能)：1臺/套
9. 實驗臺尺寸：1000×350×600mm（長×寬×高）
四、主要拼裝實驗項目：
1、內燃機機構 2、鄂式破碎機
3、曲柄搖桿與搖桿滑塊機構 4、泵
5、攝影升降機 6、刨床導桿機構
7、具有急回特性的四桿機構 8、近似勻速輸出的往復運動機構
9、曲柄增力機構 10、可擴大行程機構
11、織布開口機 12、曲柄搖桿型插床機構
13、縫紉機導線、導針機構 14、近似勻速輸出的往復運動機構
15、實現有近似停歇過程的機構 16、壓力表指示機構
17、攪拌機機構 18、送紙機構
19、自動車床送料機構 20、雙向加壓機構
21、兩側停歇的移動機構 22、曲柄滑塊機構與齒輪齒條機構的組合
23、導桿齒輪齒條機構 24、多桿行程放大機構
25、六桿機構 26、雙擺桿擺角放大機構
27、轉動導桿與凸輪放大升程機構 28、起重機機構
29、鑄錠送料機構(翻轉機構) 30、擺動導桿型插床的插削機構
31、曲柄搖桿型插床的插削機構 32、沖壓送料機構
33、蒸汽機機構 34、實現給定軌跡的機構
35、壓包機 36、飛剪
37、內燃機
五、可完成實驗內容：
（1）基于機構組成原理的拼接設計實驗；
（2）基于創新設計原理的機構拼接設計實驗；
（3）課程設計、畢業設計中的機構系統方案的拼接實驗。 |
|
