產品型號：XX-SXT-CM
產品代碼：14
產品價格：1
計量單位：臺
折 扣 率： 0
最后更新：2016-09-19
關 注 度：4272
生產企業：山東省大昌機械設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹型號：XX-SXT-CM
一、組成結構

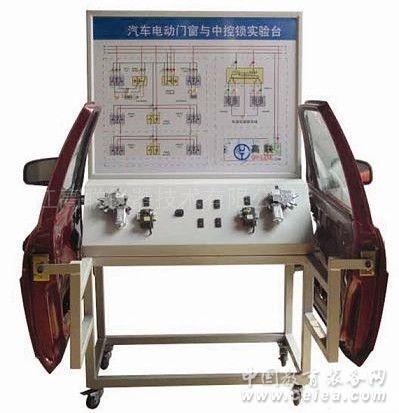

實驗臺以全新大眾桑塔納2000主前門總成（中控鎖、電動后視鏡、電動車窗）系統實物為基礎，配備12V開關電源、電源保險絲、車門總成（含中控鎖、電動后視鏡、電動車窗）、移動腳輪、點火開關、組合開關、相關的保險絲、繼電器等；外接式的檢測端子、工作狀態LED顯示燈、連接線、彩色完整的車門控制系統結構組成圖和電路工作原理圖、故障設置與考核裝置。
二、功能要求
1、把車門總成（含中控鎖、電動后視鏡、電動車窗）系統部件按原車基本位置排列，不同的部件都標有名稱，充分展示中控鎖、防盜、電動后視鏡、電動車窗系統的結構和工作原理；
2、高級PIE面板繪制汽車電動窗、中控門鎖及后視鏡系統電路工作原理圖，便于對照實物進行車門總成（含中控鎖、電動后視鏡、電動車窗）系統的結構組成及工作原理的教學。
3、在車門總成（含中控鎖、電動后視鏡、電動車窗）基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作，可演示中控門鎖及、電動后視鏡、電動車窗系統的工作原理及動態過程，學生直觀理解中控鎖、電動后視鏡、電動車窗系統的結構和工作原理；
4、通過外接式的檢測端子，可直接在面板上檢測后視鏡系統、中控門鎖系統、電動窗系統、防盜系統各電路元件的電信號，如電阻、電壓、頻率、波形信號等。
5、本實訓臺可設置單一故障、組合故障50個以上，任意設置單一或組合故障，掌握常見故障的診斷和檢測方法，培養正確分析和解決問題的能力。方便老師對學生進行故障排除和考核。
三、工藝要求
1、面板工藝和特點：測量面板采用加厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，高級PIE面板繪制的汽車電動窗、中控門鎖及后視鏡系統電路圖。學員可直觀對照電路圖和汽車電動窗、中控門鎖及后視鏡系統實物，認識和分析控制系統的工作原理；
2、移動臺架底座采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高檔金屬漆噴涂，漆面堅固美觀。
|
|
