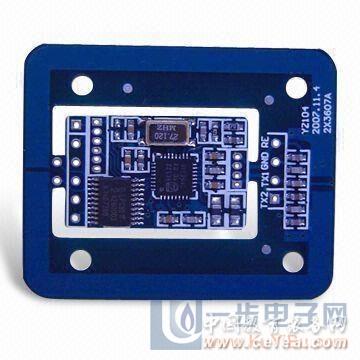

產品詳細介紹天線一體|超小體積|超低功耗13.56M非接觸IC卡Mifare射頻讀卡模塊讀寫模塊
13.56M非接觸IC卡Mifare射頻讀卡模塊讀寫模塊功能特點介紹：
M1讀卡模塊型號：M104A M104B
M1讀卡模塊支持卡片: Mifare0ne S50 Mifare0ne S70 及其兼容卡片
M1讀卡模塊主要特點:
1、采用高度集成讀寫卡芯片MFRC522射頻基站
2、符合ISO14443 TYPE A標準
3、模塊具有尋卡、讀取、寫入、初始化電子錢包，增值、減值、查詢余額及裝載密碼等功能的命令集，
用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
4、可天線一體,也可天線分體
5、超小尺寸:天線一體尺寸43.5X35.5mm ;天線分體核心模塊尺寸:25X15.6mm
6、超低功耗，最小讀卡電流32mA（VCC = 3.3V），待機電流為 7uA
7、可提供 C51函數庫(例程)及windows操作系統下的例程函數庫供二次開發
8、通訊協議：
（1）UART：適用于PC機或8位UART的單片機，默認波特率19200BPS
（2）IIC：適用于單片機，最大通訊速率400K
9、默認為自動尋卡方式，當卡片進入到天線區后WAKE引腳上出現低電平，上位機可直接通過尋卡指令讀取卡片序列號
10、自帶看門狗
11、完備的測試，開發板：
（1）配以KF902可立即應用89C51等通用單片機進行模塊軟件開發
基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變線路板
M1讀卡模塊廣泛應用于非接觸智能水、電、氣三表、交通一卡通讀寫器，桌面發卡器，門禁考勤讀寫卡器，汽車電子感應鎖配套，辦公/商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制
M1讀卡模塊型號間主要區別:
M104A IIC接口 M104B UART接口
M1讀卡模塊主要技術指標:
*讀寫距離:30~50mm
*電源：2.7-3.6V
*讀卡電流：3.3V/32 mA
*IIC通訊速率：400Kbps
*工作溫度：-25~+85℃
*天線一體尺寸43.5X35.5mm ;天線分體核心模塊尺寸:25X15.6mm
*輸出接口針間距:1.27mm |
|
