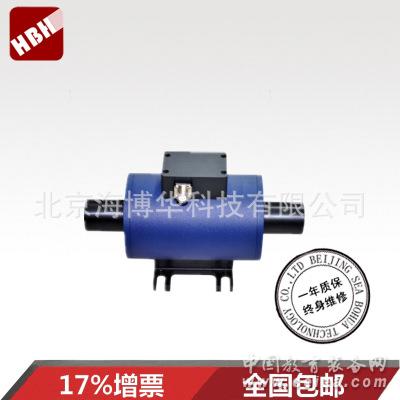

吉林電機動態扭矩傳感器
|
 |
產品型號：HCNJ-101
產品代碼：
產品價格：4080
計量單位：臺
折 扣 率： 0
最后更新：2016-06-02
關 注 度：3319
生產企業：北京海博華科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹動態扭矩傳感器 轉矩轉速傳感器概述：
HCNJ-101動態扭矩傳感器是我公司在應變橋?qū)Ｓ械募夹g(shù)基礎上研制開發的，專門用于測量扭矩、轉速參數的旋轉測量。此傳感器輸出為方法頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期高轉速運轉。廣泛應用于電機、發電機、風機、減速機、柴油機、齒輪箱、試驗機、農機、閥門、螺栓擰緊、粘度計等的轉矩、轉速和功率的檢測。本系列動態扭矩傳感器設計了多種安裝形式，給用戶帶了極大方便。
動態扭矩傳感器 扭矩轉速傳感器主要技術指標:
量 程 0～±5N.m—±500KN.m(可選)
供電電源 ±15VDC、24V DC(可選)
扭矩信號 5～15Khz、4～20mA、1～5V(可選)
轉速量程 0～1000、3000、6000、8000、15000轉/分(可選)注：低于50轉/分建議使用編碼器測量轉速。
轉速信號 60脈沖/轉、4～20mA(可選)
精 度 ±0.1%、±0.25%、±0.5% (可選)
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ（100VDC）
環境溫度 -20~60℃
相對濕度 0~90%RH
過載能力 150%
頻率響應 100μs
安裝方式 單鍵、雙鍵、花鍵、法蘭(可選)
特點：
既可以測量靜止扭矩，也可以測量旋轉扭矩；
檢測精度高、穩定性好、抗干擾能力強；
體積小、重量輕、易于安裝；
不需反復調零即可連續測量正反轉扭矩；
沒有集流環等磨損件，可高轉速長時間運行；
應變彈性體強度大，可承受150%載荷；
既可水平安裝，也可垂直安裝；
傳感器部分可脫離二次儀表獨立使用，直接與測量板卡，PLC或DCS組成扭矩測量裝置。
安裝要求
1.測量傳感器的軸徑和中心高。
2.使用兩組聯軸器，將帶扭矩傳感器安裝在動力源和負載之間。
3.傳感器可選用剛性或者彈性聯軸器連接。震動較大、同心度小于0.2mm大于0.05mm時，
建議選用彈性聯軸器，安裝同軸度超過0.2mm時，嚴禁使用。如果通過萬向節連接，同心度可適當大些。
4.動力及負載設備必須固定可靠避免振動。
5.將本扭矩信號傳感器的基座與設備的基座固定可靠，避免產生彎矩。
6.標準傳感器無論采用水平或者垂直安裝，傳感器不允許承受過大的軸向力、彎矩，否則影響傳感器的使用，
甚至造成傳感器的損壞。
7、安裝前請仔細閱讀隨機攜帶的產品說明書。
信號處理
1.使用HN-201或者扭矩儀直接顯示扭矩值;
2.直接將扭矩信號送給計算機或PLC進行處理；
3.轉換為4—20m A或1—5V模擬信號。(選項)
使用注意：
1.接線必須正確;
2.±15V的范圍:不得低于± 14.5V 不得高于±15.5V ;
3.信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4.屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5.使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
注：具體量程的扭矩傳感器外形圖請跟銷售人員索取。 |
|
