產品型號：STF
產品代碼：
產品價格：6800
計量單位：臺
折 扣 率： 0
最后更新：2017-07-23
關 注 度：3867
生產企業：陜西上太自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

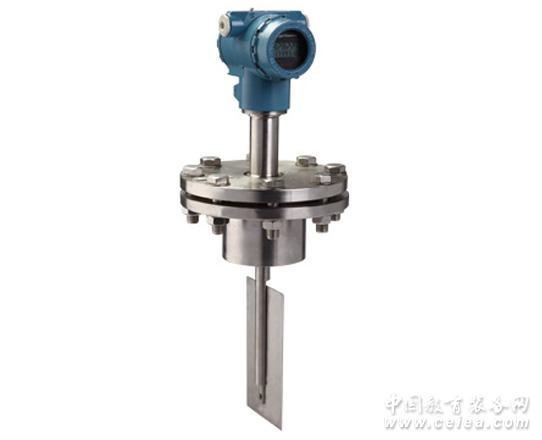

產品詳細介紹STF系列智能型煙氣流量計,采用新型電容力感應式傳感器,無可動部件,量程寬,靈敏度高,計量準確,抗干擾、雜質、振動能力強 ,可用于含水、塵、油等雜質、腐蝕性、高溫等氣體介質流量計量,插入式結構,可用于方型管道測量，性能可靠，廣泛應用于冶金、電力行業煙氣在線監測、流量監測，可完全替換差壓式（孔板、V錐、阿牛巴、文丘里等）流量計。
【流量計產品原理】
STF系列智能煙氣流量計是在傳統力傳感器的基礎上,隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計,它既有孔板、渦街等流量計無可動部件的特點,同時又具有很高的靈敏度、與容積式流量計相媲美的準確度,量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心,加之其特有的抗干擾、抗雜質性能,除能替代常規流量所能測量的流量計量問題,尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、環保、食品等領域。
● 適用管徑范圍寬:Φ10~Φ2000至更大;
● 適用溫度范圍廣:-196°C ~ 500°C;
● 適用高/低壓力工況:0~42MPa;
● 適用各種介質:氣體、液體(包括高粘度液體、漿體)、蒸汽;
● 適用于低流速介質,其可測量最低流速為0.08m/s。
【煙氣流量計技術參數】
產品名稱:煙氣流量計
口 徑:DN15~DN3000mm至更大
公稱壓力:0.6~4MPa
工況溫度:-20~+450℃(需更高溫度請與工廠聯系)
精 度:±0.5~±1.5%FS
量 程 比:1:10
殼 體:碳鋼;不銹鋼
供電方式:內置3.6VDC鋰電池(可用兩年);外供24VDC
輸出信號:4~20mA二線制;脈沖0~1000HZ;RS485; HART
防護等級:IP65;IP67
防爆標志:本安型ExiallCT4;隔爆型ExdllCT4
表頭顯示:累積流量;瞬時流量;滿量程百分比;故障自檢
連接方式:管道法蘭式(DN15-300mm);插入式(DN100- DN3000mm至更大);在線可拆裝式（訂貨時說明）。
【煙氣流量計產品特點】
◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。
【煙氣流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
靶式流量計安裝示意圖
◆因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
◆插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明；
【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
|
|
