產品詳細介紹產品名稱

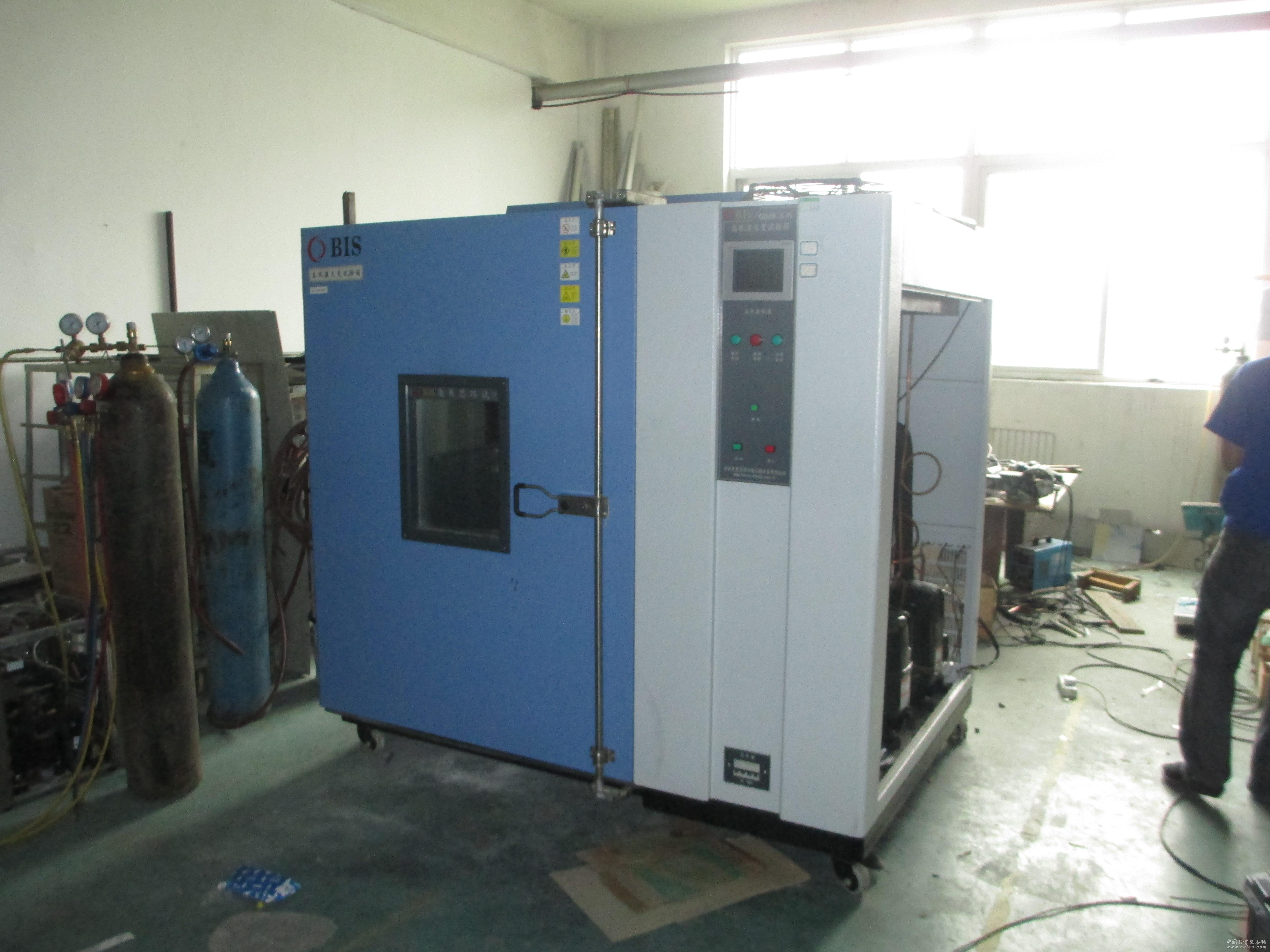

高低溫試驗箱
一、產品用途
產品適用于電工、電子產品、元器件、零部件及其材料在高低溫環境下儲存、運輸和使用時的適應性試驗，以及溫度漸變試驗。還可以對電子元器件進行應力篩選試驗。
二、高低溫試驗箱產品規格(單位：mm)
1.型號GDW-50 工作室尺寸:D×W×H 320×350×450 外形尺寸950×870×1420
2.型號GDW-100 工作室尺寸:D×W×H 400×500×500 外形尺寸1030×1020×1470
3.型號:GDW-150 工作室尺寸:D×W×H 500×500×600 外形尺寸1080×1050×1570
4.型號:GDW-225 工作室尺寸:D×W×H 500×600×750 外形尺寸1080×1120×1700
5.型號:GDW-250 工作室尺寸:D×W×H 500×600×810 外形尺寸1100×1120×1780
6.型號:GDW-500 工作室尺寸:D×W×H 700×800×900 外形尺寸1260×1320×1920
7.型號:GDW-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×1960
8.型號:GDW-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960
三、技術參數
1.溫度范圍：-20℃～150℃（A）、-30℃～150℃(B)、-40℃～150℃(C)、-60℃～150℃(D)、-70℃～150℃(E)
2.溫度均勻度：≤±2℃ （空載時）
3.溫度波動度：≤±0.5℃ （空載時）
4.降溫速率：0.7～1.0℃/min
5.升溫速率：1.0～3.0℃/min
6.時間設定范圍：0～999（H、M、S）
7.電源電壓：380V±10%
8.設備總功率：3KW～13.5KW
四、高低溫試驗箱箱體結構
1.箱體采用整體結構。
2.箱體內側采用1.0mmSUS304B不銹鋼板，外側采用1.0mm冷軋鋼板噴塑，保溫材料采用超細玻璃保溫棉。
3.大門密封采用雙層硅橡膠密封材料。
4.觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為200×300mm為防止低溫時玻璃結霜，特設內置式特制發熱絲環繞，并設有照明燈，為觀察提供照明。
5.在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。
6.在箱體工作室后側設置有一個空氣調節柜，在其間安裝蒸發器、電加熱器、風機、風機蝸殼等設備。
7.溫度傳感器置于出風口。
6.試驗箱內的送風方式為上送風下回風方式。
五、加熱與制冷系統
1.加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。
2.低溫制冷采用法國“泰康”全封閉式壓縮機機組。其它制冷部件如美國RANCO、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等進口品牌產品。使用R404A環保型制冷劑。
3.為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端設有高壓表監測系統運行情況。
六、控制系統
1.溫度控制儀:采用高精度數顯溫控儀，控制精確、平穩，長期運轉不漂移。
2.傳感器：PT100測溫傳感器。
3.控制加熱輸出采用固態繼電器過零觸發，以降低噪聲，減少污染，方便維修，提高控制精度。
4.在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平保護、風機過載保護、超溫、斷電保護、機組高壓保護、機組過載保護、機組過溫保護、漏電等保護。
5.控制系統設有方便用戶的操作面板，設在試驗箱左上部，設有電源、照明和各功能操作按鍵以及故障指示燈。
6.在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。
7.在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、過載時制冷機組都將被禁止。
七、執行標準
1.GB/T2423.1-2001;
2.GB/T2423.2-2001;
3.GB/T10592-2008;
4.GB/T10589-1989;
5.GB/T11158-1989;
6.IEC68-2-1；
7.IEC68-2-2；
八、設備使用環境
1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）；
2.環境濕度：≤85%；
3.電源要求：AC380（ ±10%）V/50HZ 三相四線制；
4.操作環境需要在室溫28度以下而且通風良好；
5.機器放置前后左右各80公分不可放置東西； |
|
