產品詳細介紹一、本車間的功能特點
DOP生產實訓車間，是一套真實的DOP中試生產裝置，除能生產DOP外還可生產DBP、DIBP等多個產品。可實現間歇生產工藝和半連續生產工藝，配套建有熱油電加熱系統，冷卻水循環系統等，為實施工學結合、深化教學改革搭建了平臺，為實施模塊化教學提供了生產實訓場所，并且將單元操作實訓中的各個相對獨立的內容結合成統一的整體。進一步加強學員的實習效果，增強實訓裝置的現場表現，更貼近工業生產實際。
1、 經典與先進相結合
利用DCS仿真技術和工藝算法模型技術對工業現場進行還原模擬。高度逼真的工廠環境，真實工廠氛圍強烈，軟硬結合的實物仿真裝置，包括動設備、靜設備、各種閥門及相關儀表、連鎖、報警、仿真DCS操作及控制等，真正做到教室和車間融為一體，可服務于化工工藝、設備、電器、儀表等多個專業的教學，訓練學員對裝置的原理、實際操作規程、安全培訓等理解，使學生在校期間就能進行“工廠化”的上崗操作。
2、 真實與仿真相結合

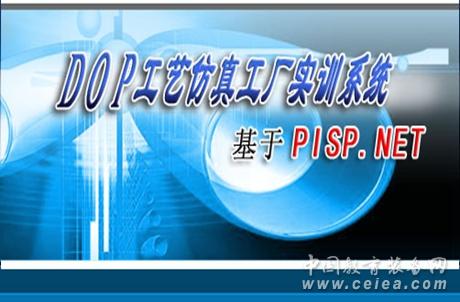

從硬件角度來看，大量采用了真實的工業級儀表、閥門，主要設備及管道都是按照工廠的要求來設計施工，營造工廠的氣息；從軟件方面看，使用真實工廠普遍采用的控制軟件，不僅能實現工廠所有設備的操作功能，而且得益于仿真軟件的開放性設計，所有模型參量均可作為故障點，模擬工廠實際生產中出現的各種故障。圖3 為DOP仿真教學軟件系統界面圖。
現場手動調整閥門的開度直接涉及學員的操作力度感覺和過程變化的時間慣性特性感覺。為了強化學員對手動閥門操作的動態認知，顯示閥門開度是一個理想的功能，雖然在實際現場難于實現。設計采用先進的電子測控技術，不僅可以將現場手動閥門的開度實時傳遞到控制室，而且可以通過發光數碼管實時顯示閥門開度
采用先進的半導體發光元件構成的光柱式顯示儀，配合發光二極管式數字顯示儀，設計的專用液位計模擬現場液位計動態變化效果。此種設計具有直觀形象、耗電省、壽命長等優點。本車間所有的動設備都全部加電運行。其效果與實際化工裝置運行聲效完全一樣。
3、 工廠化與教學需求相結合
整個系統是一個沒有高溫、沒有高壓、沒有毒性氣體的安全環保型的工廠，但又能用水和空氣等替代物料，按照工廠流程完成所有工廠實際操作功能的系統；加強對學生生產實踐能力的培養，著重突出學生安全生產能力；識圖、繪圖能力；生產基本操作能力；設備拆裝、維護保養能力以及學生職業素質的培養。提高化工類高級應用型人才的培養質量，彌補學校與社會之間的斷層，真正實現學校與生產企業之間的“零距離”接軌。
二、本系統基本教學點設置如下：
1、按工段劃分工藝教學點四個：
（1）酯化工序部分；
（2）中和水洗工序部分；
（3）脫醇工序部分；
（4）吸附壓濾工序部分。
2、化工儀表及自動化教學點三個：
（1）調節閥的結構形式與工作原理；
（2）壓力變送器的工作原理；
（3）DCS系統的工作原理與應用。
3、化工機械基本知識教學點四個：
（1）傳質設備的作用與主要結構形式；
（2）傳熱設備的作用與主要結構形式；
（3）氣體壓縮機的工作原理與主要結構形式；
（4）化工泵的工作原理與主要結構形式。
4、化工單元操作教學點四個：
（1）單元裝置的正常操作及異常現象的分析；
（2）系統裝置的正常操作及異常現象的分析；
（3）典型事故的案例分析；
（4）生產控制的優化管理。
三、本系統所服務的專業及承擔的教學課程：
（1）化工安全
（2）化工工藝學
（4）化學反應過程與設備
（5）化工計算
（6）化工單元操作
（7）化工項目經濟評價技術
（8）化工設備基礎和化工自動化儀表等相關課程 |
|
