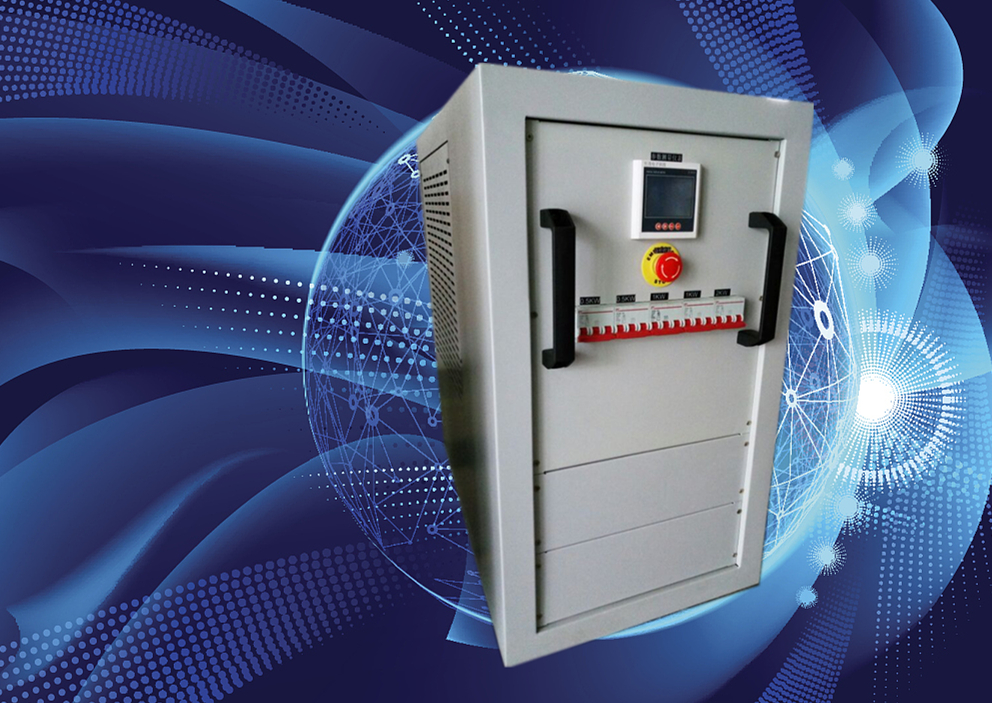

產品詳細介紹寧波50K智能微電網直流模擬
ZDAI-RL系列微電網電纜直流阻抗模擬由由多段模擬不同長度的直流電纜的阻抗設備組成,能夠精確模擬電纜阻抗參數,電纜長度及規格根據用戶要求訂制,對應距離微網接入電纜的阻抗、感抗及容抗值，連接的公共低壓供電系統電纜長度的模擬，其步進50米(步進可訂制)，滿足分布式電源實驗檢測需要，是開發、驗證繼電保護程序等必備的試驗設備.
產品特點 ：
直流線路模擬由多段模擬不同長度的直流電纜的阻抗設備組成，模擬長度用戶提供;列如:電纜為10mm2,耐壓能力為1000VDC的單芯電纜,4段(2.5Km、5Km、7.5Km和10Km)模擬電纜阻抗可以自由組合，以實現不同長度流電纜線路的模擬;
直流線路模擬設備應為雙極結構,可直接實現雙極直流線路的模擬;?模擬直流電纜的阻抗系數:電阻0.0754Ω/km，電感0.282mH/KW， 電容0.292μF/KW，阻抗誤差不大于5%;線路阻抗模擬均采用集中參數模擬;
線路模擬提供單極對地短路故障模擬回線電纜的接口;
故障模擬電阻滿足10秒以上的短路電流通過能力,不發紅,過熱自動保護;
短路故障時間可以在軟件上設定,時間0.1-10秒可調;
配備PLC 自動控制系統，主機面板上具有調節阻抗和故障接入的開關，根據實驗需要可以任意調節;
配置就地控制面板，實現模擬線路長度、故障調節功能;
線路模擬電阻為高精度元器件，長時間工作時不會因為溫度升高引發阻抗值變化。
環境條件 ：
裝置在以下環境條件下可正常工作;
環境溫度:-20 ℃～+50 ℃;
相對濕度:10%～90%,無冷凝;
大氣壓力:80 kPa～110 kPa;
噪音:≤65dB，在1m處測量;
海拔:高度≤2000m;
安裝環境;室內;
耐用時間:20年,（平均溫度25℃，在使用期間可更換元器件）;
耐地震能力;水平加速度0.2g,垂直加速度0.1g,按IEC 61166進行試驗,安全系數1.67。
裝置在運輸中允許的環境溫度-35℃～＋85℃,相對濕度不大于85%;
在貯存中允許的環境溫度-35℃～＋85℃,相對濕度不大于85%,在不施加任何激勵量的條件下,裝置不出現不可逆變化.
產品規格 ：
DAI-RL系列直流模擬阻抗
型號 DAI-RL-50K
供電電源 AC 220V/ 50Hz ± 10%
設備功耗 < 2kW
直流電壓范圍 0 ~ 800 Vdc
額定電流 75A
電纜模擬長度 2.5Km、5Km、7.5Km、10Km (根據用戶要求訂制）
阻抗長度系數 電阻0.0754 / km
阻抗誤差 ≤5 %
電阻、電感熱漂移 ≤±2 PPM
故障模擬方式 正負極單極接地， 正負極極間故障
故障模擬電阻 2Ω、5Ω、10Ω
故障峰值電流 150 A
故障持續時間 0.1 ~ 10s
控制方式 本地控制
通訊規約 Modbus
備注 模擬阻抗可根據用戶要求訂制 |
|
