產品詳細介紹采集卡

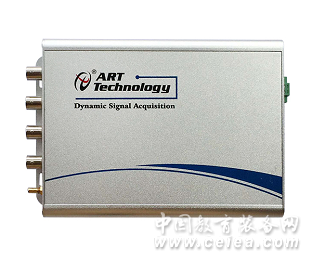

①USB8812
USB8812是一種基于USB總線的同步采集卡。該板卡提供4路差分/偽差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率最高為216KS/s。適用于高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。
AD模擬量輸入 ADC分辨率 24位(Bit)
輸入通道 4路差分/偽差分
輸入量程 ±11V、±5.5V、±2.2V、±1.1V
采樣速率 8 Hz ~ 216 KHz
采樣方式 同步采樣
帶寬 0.41×采樣速率
耦合方式 直流耦合、交流耦合
IEPE激勵 每個通道均支持0或4mA電流輸出
動態范圍 114dB
THD -100dB
觸發源 軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發
ATR輸入源 從AI0～AI3的任一通道輸入
觸發源輸入范圍 ATR輸入范圍 同AD量程
DTR輸入范圍 標準TTL電平
輸入阻抗 1MΩ
校準方式 軟件自動校準
②NET2991
1MS/s 16位 16路同步模擬量輸入千兆以太網卡
擬量輸入 通道數 單端16路/差分16路（每通道可單獨配置）
精度 精度
采樣頻率 1MS/s
AD量程 ±10V，±5V、±2.5V，±1.25V
過壓保護 30V 10ms
校準方式 軟件自動校準
采樣方式 同步采樣
采樣模式 連續采樣、有限采樣
耦合方式 直流耦合
觸發源 軟件觸發、模擬觸發、數字觸發、同步觸發
輸入阻抗 500KΩ
外時鐘輸入范圍 ≤1MHz，TTL電平信號
數據讀取方式 1000M網絡
每通道存儲深度 12M點
數字量輸入 通道數 16路
電氣標準 TTL兼容
默認上電狀態 低電平
邏輯輸入電平 高電平：最大5V，最小2V
低電平：最大0.8V，最小0V
輸入速率 1MHz
每通道存儲深度 12Mb
以太網特性 網絡類型 1000M以太網
網絡協議 UDP
本地IP地址 192.168.0.145
本地端口 9000
其他 外部供電 DC（8~24V）
板卡功耗 典型值：750mA(12V)
最大值：800mA(12V)
板卡尺寸 158.9mm*117.2mm
③USB2891
1MS/s 16位 16路模擬量輸入卡
模擬量輸入 通道數 差分16路
精度 16位
AD緩存 64M字DDR2存儲器
采樣頻率 1MS/s
通道切換方式 16通道16芯片獨立工作
AD觸發方式 軟件內觸發、數字量觸發、模擬量觸發
AD量程 ±10V、±5V（默認）、±2.5V、0～10V、0～5V
程控增益 l，2，4，8倍(默認)或1，2，5，10倍
或1，10，l00，1000倍
|
|
