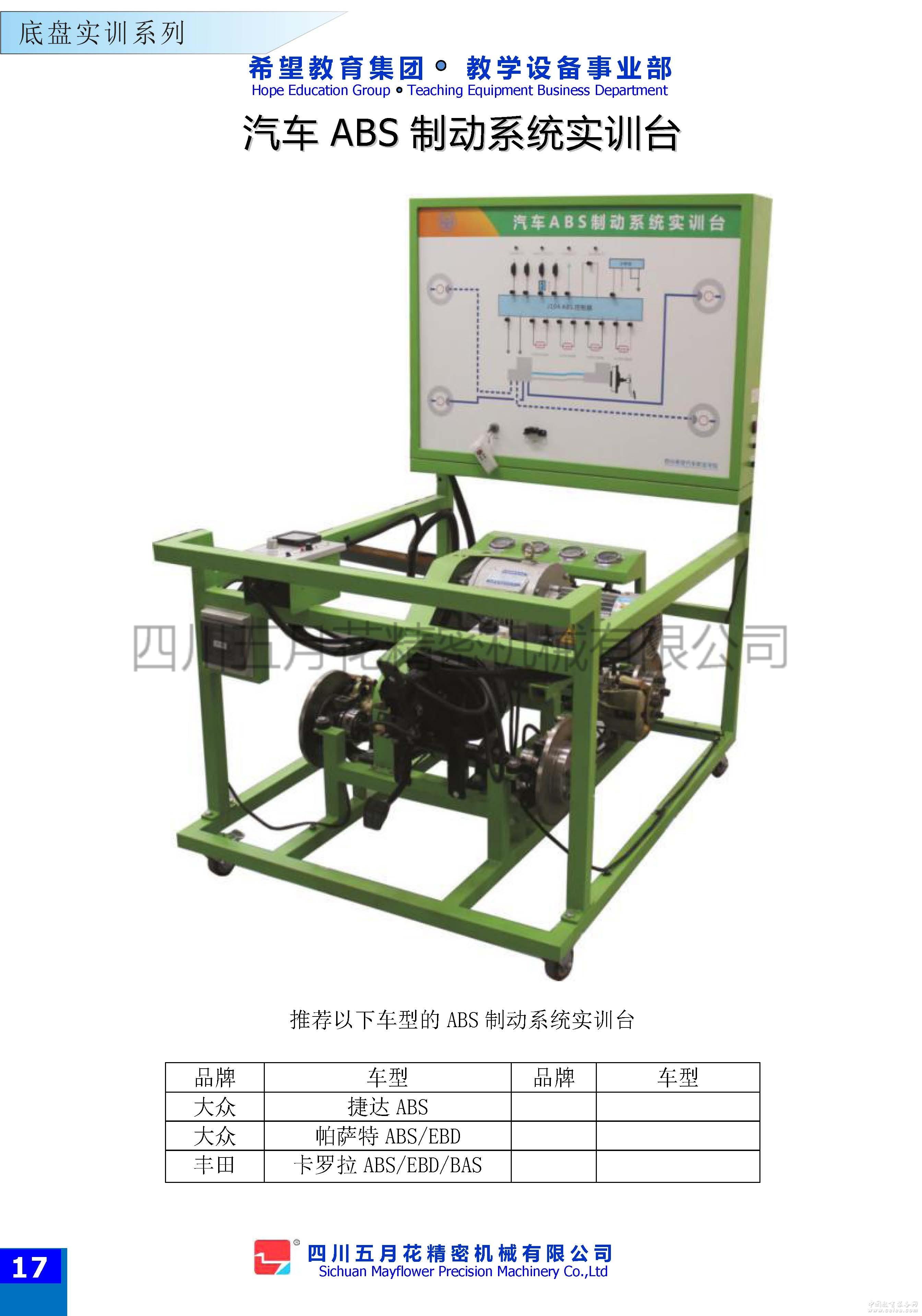

汽車實訓ABS制動系統實訓臺
|
 |
產品型號：WYHSX010
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-11-25
關 注 度：3177
生產企業：四川五月花精密機械有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、產品簡介
該設備采用大眾捷達汽車ABS制動系統為基礎，配有ABS系統工作原理圖，真實展示緊急制動時ABS系統工作過程。適用于各類院校和培訓機構汽車底盤構造與維修實訓的教學需要，完全滿足對ABS制動系統的結構組成、動作演示等教學功能。
二、功能特點
1.真實的汽車ABS制動系統實物為基礎，完整展示ABS制動系統的組成結構。
由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS系統的工作過程。
2.實訓臺面板打印有永不褪色的彩色電路圖與液壓管路圖，學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺安裝有4個壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
5.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
7.配備智能化故障設置和考核系統，詳見故障設置說明
8.可根據教學需求，定制其他車型的ABS制動系統實訓臺。
三、技術參數
外形尺寸：1500×1000×1800mm(長×寬×高)
驅動電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
主油道壓力表：0～250kg/psi
制動分泵壓力表：0～100kg/psi
四、結構組成
檢測控制面板、ABS控制單元總成、診斷座、點火開關、制動總泵、制動分泵
剎車碟、剎車皮、外球籠、半軸桿、左右/前車速傳感器、左右/后車速傳感器
驅動鏈條、真空大力鼓、制動踏板、主油道壓力表、制動分泵壓力表、變頻器
三相異步電動機、真空助力泵、無線智能化故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
|
|
