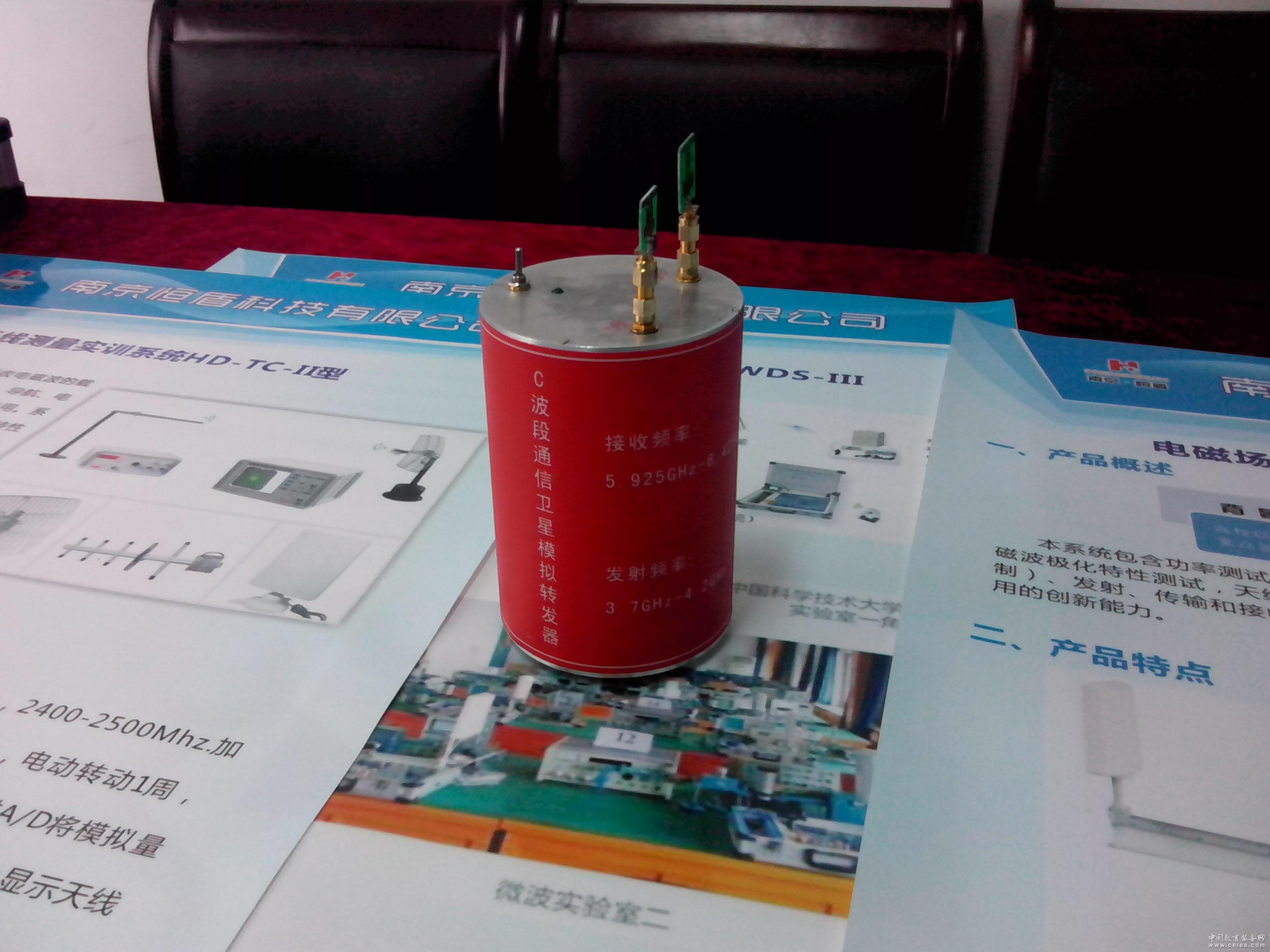

C波段通信衛星摸擬轉發器
|
 |
產品型號：RT4/6GHz-1A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-07-28
關 注 度：5537
生產企業：南京玉馬通信技術研究所
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 本產品參照國際標準C波段衛星通信頻段而設計。其中接收系統把從地面站發送來的 5.925~6.425GHz頻率信號，由6GHz天線接收到微波低噪放大器和濾波器放大濾波后，再輸入到變頻器與本振(2.225GHz)混頻，取下邊帶頻率(3.7 ~ 4.2GHz)，然后再經濾波和功率放大器放大后，再用4GHz天線發送給地面站接收系統。
本產品的設計制作過程中，采用EDS電腦計算軟件的和仿真手段，通過先進加工
工藝而制造出來，再經實驗調試修改，使產品不僅具有高的技術質量而且還有高的可靠性和穩定性。
本產品不僅可以為各高等院校的通信與電子信息工程、微波技術與天線等專業提供實驗與教學示范，同時也可為科研單位和公司在科研和產品開發中提供一個自環測試或摸擬實驗平臺。并且可將收發天線撤掉，直接用SMA接頭加電纜與地面站收發設備相連接進行科研試驗。
另外還可根據用的特殊需要專門設計制作。
通信衛星摸擬轉發器主要性能指標：
1、工作頻率： 收：5.925 ~ 6.425GHz，發3.7 ~ 4.2GHz﹔
2、系統增益： ≥40dB ﹔
3、接收靈敏度： -60 ~ -50dBm﹔
4、輸出電平： -10dBm~10dBm﹔
5、通信衛星摸擬轉發器本振頻率： 2.225GHz；
6、頻率穩定度： ±1ppm 或 2×10-6 (0 ~ 35℃)﹔
7、本振相噪： -73dBc/Hz@1K，-83dBc/Hz@10k，-90dBc/Hz@100k(典型值)。 |
|
