產品型號：SYJDQ-04C
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-06-01
關 注 度：4484
生產企業：上海上益教育設備制造有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

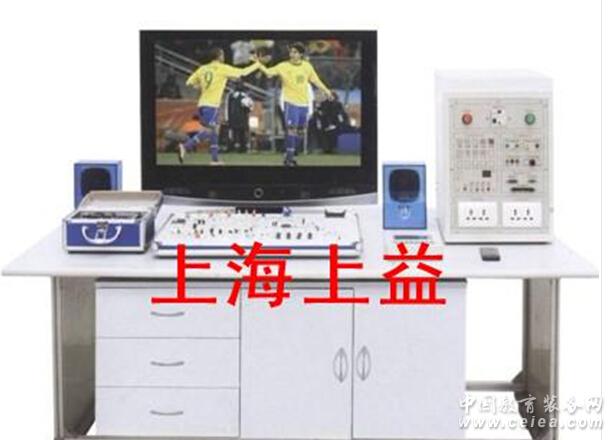

產品詳細介紹一、產品概述 “SYJDQ-04C家電音視頻維修技能實訓考核裝置”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。二、技術性能 1. 輸入電源：單相三線～220V±10% 50Hz 2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m 3. 整機容量：＜300VA 4. 安全保護：動作電流≤30mA、動作時間≤0.1s 5. 外形尺寸：170cm×93cm×135.5cm 三、系統組成 1. 本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成（一） 實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板） 2. 交流電源（均帶有過流保護）輸出電源： 市電不隔離輸出 220V/50Hz 隔離變壓器輸出 220V/50Hz，14.5V/50Hz 東芝彩電遙控電源 3. 直流電源:±16V/+12V 4. 彩色信號發生器（1） 輸出信號頻率范圍：第12頻道（2） 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇 （3） 輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口（4） 信號制式：PAL-D/K 5. 智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口（二） 液晶顯示器：15吋 對比度：600：1，亮度:500cd/m2，反應時間：＜16ms （三） 實訓組件：本裝置由液晶彩電模塊、智能實訓考核系統組成。 1. 液晶彩電實訓模塊 智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機設置故障點） 2. 智能實訓考核系統 該系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由240×128點陣藍底背光液晶顯示屏、PVC輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印。考核系統的功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數,能自動保存試卷，掉電不丟失，避免重復出題，自動保存每個考生的學號、班級、答題結果、誤排次數、考試時間、報警記錄和評分結果，具有日歷、時鐘功能，具有倒計時功能，具有發卷、提交功能，具有對考核臺的編號設置與個人登錄密碼設置功能。 （四） 實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。四、實訓項目 1. 理解液晶電視中各主要元器件的基本結構及基本工作原理 2. 認識液晶電視機各主要單元電路的組成，理解其基本的工作原理 3. 電子調諧器的測量與分析 4. 遙控及本機鍵盤控制測量與分析 5. 視頻信號處理流程測量與分析 6. 音頻信號處理流程測量與分析 7. AD模數轉換控制測量與分析 8. 開關穩壓電路測量與分析 9. 逆變器背光驅動電路測量與分析五、儀器配置 1. 用戶必配儀器：20M/40M雙蹤示波器，數字萬用表，普通計算機（教師機） 2. 用戶選配儀器：50/300MHz掃頻儀，普通計算機（學生機）
|
|
