產品詳細介紹TMC-WS50風光互補發電教學實訓平臺
一、產品概述
光互補發電系統是一種風能和光能轉化為電能的裝置，是利用當地風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，它們具有天然的互補優勢，白天太陽光強，夜間風多以及復天日照多，風少，冬天風多，日照少等自然特點。主要由風力發電機組、太陽能電池組、控制器、蓄電池和逆變器、負載等部分組成。因應需求，我
公司特推出TMC-WS50風光互補發電教學實訓平臺裝置，該實訓平臺可以幫助學生和科研人員理解風光互補并網發電的原理和技術，從而了解風光互補控制器、蓄電池的工作特性和原理，初步掌握定感性和阻性負載在風能、太陽能系統供電時的電氣特性。加深理解電力電子轉換的意義和方法。尤其是針對負載突然變化狀態下的電氣特性變化情況。風光互補發電教學實訓平臺裝置適用于高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程、能源動力和新能源生產企業等領域
二、TMC-WS50風光互補發電教學實訓平臺主要實驗及系統連接圖：
1.風速即轉速與與出功率關系實驗
2.風力發電機轉速與輸出電壓關系實驗
3.風力發電機轉速與輸出電流關系實驗
4.風力發電機轉速與輸出電壓頻率關系實驗
5.太陽能光伏摸塊單元組成原理
6.太陽能光電池能量轉換原理
7.在不同天氣和日照強度下光波對太陽能光伏轉換效率的影響實驗
8.在不同季節太陽運軌變換下對太陽能光伏能量轉換的影響實驗
9.環境對太陽能光伏能量轉換的影響實驗
三、TMC-WS50風光互補發電教學實訓平臺技術指標
1. 風光互補發電部分：
1.1總功率：500W
1.2風力發電機輸出功率： 400W
1.3光伏組件輸出功率： 100W
1.4額定輸入充電電流：14VDC/21A
1.5過充保護電壓及功率：電壓：DC14±1V；風機卸荷功率：14VDC/400W
2．室內發電系統部分：
2.1 風力發電機架：12V/400W
2.2 風洞機：功率380V/3KW；風速范圍0～15m/m
2.3 變頻調速控制器 ：功率380V/3KW；調速范圍0～1450轉/分
2.4太陽能單晶硅電池組件：12V/100Wp
2.5 風速傳感器：測量范圍 0-60m/s，測量精度±0.5M/S
2.6風向傳感器：測量范圍 0-360°，測量精度± 3°
3.逆變、負載及蓄能系統部分：
3.1離網逆變電源：輸入電壓12VDC；輸出電壓0～220VAC；輸出功率500W
3.2風光控制器： 輸入電壓12VDC；輸出功率120W
3.3直流負載： LED燈28W，電風扇3W、電機3W、蜂鳴器，DC工作電壓12V
3.4交流負載： LED燈3W，電風扇3W可調、白熾燈40W可調，AC工作電壓220V
3.5 太陽能風能專用環保鉛酸蓄電池：12VDC/65Ah，重量：21KG
3.6 控制器：卸載電壓14V/電流21A，具有電池防反充，防反接，過充放電等保護功能
四、TMC-WS50風光互補發電教學實訓平臺監控軟件
該軟件可在WINDOWS2000以上系統運作，分別具有監測和顯示蓄電池的電壓、充電電流、瞬間功率、累計電量（天/月/年）；太陽能板的電壓、電流、瞬間功率、發電累計電量（天/月/年），當前風速、風向和發電機同組的電壓、電流、瞬間功率、電量等模塊功能。

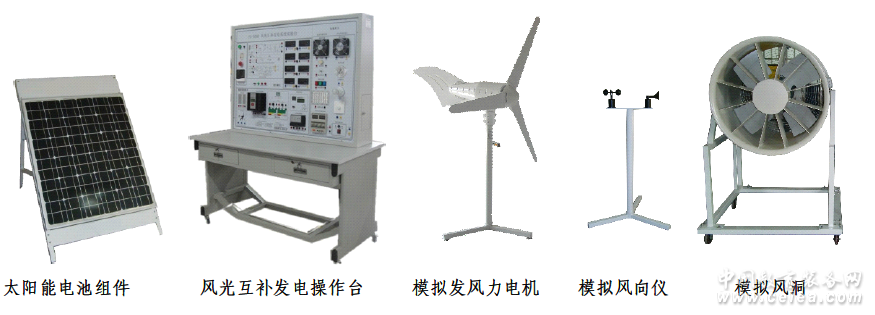

五、TMC-WS50風光互補發電教學實訓平臺配置清單
序號 名稱 型號 數量 單位
1 風向傳感器 PY-FX01 1 臺
2 風速傳感器 PY-FS01 1 臺
3 風機發電機系統 TMC-FD400 1 臺
4 風洞實驗臺 TMC-FD568 1 套
5 太陽能電池組件（單晶硅） TDL-100W 1 套
6 恒壓恒流可調電源 TDC-30 1 臺
7 太陽能風能專用環保蓄電池 12V/65AH 1 套
8 功率調節器 TAC-200W 1 套
9 風光互補實驗操控臺 TMC-FD124 1 臺
10 監測軟件 TMC-WS50 1 套
11 支架 TMC-ZJ 1 批
12 連接電源線和傳感器線纜 標準 1 批
13 直流負載（LED+電風扇+電機+蜂鳴器） 標準 1 套
14 交流負載（LED+電風扇+電機+蜂鳴器） 標準 1 套
|
|
