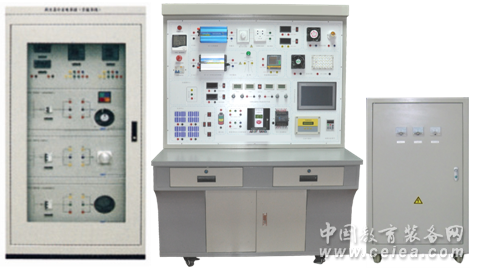

太陽能發電站教學實訓實驗臺
|
 |
產品型號：TMC-PV20
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-06-12
關 注 度：4818
生產企業：東莞綠光新能源科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹TMC-PV20太陽能發電站教學實訓實驗臺
一、概述
通過太陽能電池方陣將太陽能輻射能轉換為電能的發電站稱為太陽能光伏電站。具有無枯竭、無公害、資源分配廣泛等優點，目前在太陽能光伏電站、太陽能路燈、太陽能草坪燈、 太陽能庭院燈等以及通信和工業中應用的微波中繼站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
TMC-PV20教學實訓實驗臺主要是針對職業院校光伏發電實訓教學需求研制，幫助學生理解太陽能光伏發電原理，了解光伏電站離網和并網發電功能及逆變?cè)恚莆仗柲芄夥植际桨l(fā)電結構及原理，學習太陽能光伏工程應用技能。適用于廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域。
二、太陽能光伏電站種類
1. 太陽能離網光伏電站
未與公共電網相聯接獨立供電的太陽能光伏電站。主要應用于遠離公共電網的無電地區和一些特殊場所，如為邊遠偏僻農村、牧區、海島、高原、沙漠的農牧漁民提供照明、看電視、聽廣播等基本的生活用電，為通信中繼站、沿海與內河航標、輸油輸氣管道陰極保護、氣象電站、公路道班以及邊防哨所等特殊處所提供電源。獨立系統由太陽電池方陣、系統控制器、蓄電池組、直流/交流逆變器等組成。
圖1：離網系統組成圖
2. 太陽能并網光伏電站
與公共電網相聯接且共同承擔供電任務的太陽能光伏電站。它是太陽能光伏發電進入大規模商業化發電階段、成為電力工業組成部分的重要發展方向，是當今世界太陽能光伏發電技術發展的主流趨勢。并網系統由太陽能電池方陣、系統控制器、并網逆變器等組成。
圖2：并網系統組成圖
三、TMC-PV20太陽能發電站教學實訓實驗臺特點
1、實驗臺各功能模塊完全獨立，實驗內容豐富；
2、系統包含單晶硅太陽能電池、多晶硅太陽能電池、非晶硅薄膜太陽能電池、碲化鎘薄膜太陽能電池、銅銦鎵硒薄膜太陽能電池等多種類型太陽能電池可供實驗；
3、所采用發電設備均和實際工程一樣，應用及實用價值極強；
4、實驗方便靈活，即可組成并網型發電站，也可組合成離網型發電站；
四．TMC-PV20太陽能發電站教學實訓實驗臺實驗項目
1、 光伏陣列能量變換技術實驗
實驗 1、光伏陣列單元組成原理。
實驗 2、陣列匯流與防雷接地接地管網原理。
實驗 3、在不同天氣和日照強度下光波對光伏轉換效率的測試實驗。
實驗 5、在不同季節太陽運軌變換下對光伏能量轉換的測試實驗。
實驗 6、在不同季節環境溫度變換下對光伏能量轉換的測試實驗。
實驗 7、在不同種類相同功率的太陽能組件對光伏能量轉換效率的測試對比實驗。
實驗8、不同種類的太陽能電池板轉換效率及比對實驗
實驗9、不同種類的太陽能電池板轉換效率衰減實驗
2、并網逆變電源技術實驗
實驗 1、并網逆變電源單元組成原理技術實驗。
實驗 2、并網逆變器的最大功率跟蹤 MPPT 控制方法的比較實驗，探討新方法。
實驗 3、并網逆變器的防孤島效應瞬間保護技術測試試驗。
實驗 4、并網逆變電源輸出功率與光伏能量變換的實驗。
實驗 5、并網逆變電源直流輸入欠壓控制實驗。
實驗 6、并網逆變電源交流輸出波形測試實驗。
實驗 7、并網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
實驗 8、并網逆變器防反充實驗。
3、太陽能控制器技術實驗
實驗 1、通用型充放電控制器充電、放電、保護、MPPT 控制技術實驗。
實驗 2、控制器模擬充電值和放電值保護點測試實驗。
實驗 3、控制器戶用型和光控型功能模式實驗。
實驗 4、控制器負載過載和短路保護靈敏度實驗。
實驗 5、控制器對蓄電池過充、過放保護實驗。
實驗 6、控制器防反接保護實驗。
4、離網逆變電源技術實驗
實驗 1、離網逆變器逆變基本控制原理實驗。
實驗 2、離網逆變器輸入模擬直流電壓電流保護點測試實驗。
實驗 3、離網逆變器輸出交流模擬負載的電壓電流測試實驗。
實驗 4、離網逆變器在不同阻性和感性負載的瞬間啟動電流值測試實驗。
實驗 5、離網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
5、并網發電系統監控軟件實驗
實驗 1、在軟件里查看單站監控項目：
直流電壓 VDC、直流電流 A、輸入功率 KW
交流電壓 VDC、交流電流 A、輸出功率 KW
日發電量 KWh、日運行時數 h min、總發電量 KWh、總運行時數 h。
四、TMC-PV20太陽能發電站教學實訓實驗臺技術指標
1.單晶太陽能電池組1000W
◆ 峰值功率：200W/塊
◆ 最大功率電壓：36VDC
◆ 最大功率電流：4.98A
◆ 開路電壓：44VDC
◆ 短路電流：5.45A
◆ 組件尺寸：1580*808*40
2.多晶太陽能電池組1000W
◆ 峰值功率：200W/塊
◆ 最大功率電壓：36VDC
◆ 最大功率電流：5.55A
◆ 開路電壓：44V
◆ 短路電流：5.8A
◆ 組件尺寸：1580*808*35
3.非晶硅薄膜太陽能電池組1000W
◆ 最大輸出功率：Pmax=125W
◆ 開路電壓：Voc=170VDC
◆ 短路電流：Isc=1.146A
◆ 最佳工作電壓：Vm=130.5V
◆ 最佳工作電流：Im=0.962A
◆ 最大輸出功率溫度系數：-0.29%/K
◆ 開路電壓溫度系數：-0.33%/K
◆ 短路電流溫度系數：0.07%/K
◆ 最大功率點電壓溫度系數：-0.36%/K
◆最大功率點電流溫度系數：0.07%/K
◆ 組件尺寸：1300*1100*6.8
◆ 重量：24Kg
◆ 前蓋: 導電玻璃
◆ 后蓋: 半鋼化玻璃
4.銅銦鎵硒薄膜太陽能電池組件1000W
◆ 最大輸出功率：Pmax=125W
◆ 開路電壓：Voc=58.0VDC
◆ 短路電流：Isc=3.45A
◆ 最佳工作電壓：Vm=42.2V
◆ 最佳工作電流：Im=3A
◆ 最大輸出功率溫度系數：-0.19%/℃
◆ 開路電壓溫度系數：-0.34%/℃
◆ 短路電流溫度系數：0.08%/℃
◆ 組件尺寸：1645*712*27
◆ 重量：20Kg
◆ 前蓋: 導電玻璃
◆ 后蓋: 半鋼化玻璃
◆ 邊框: 銀色陽極氧化鋁邊框
5碲化鎘薄膜太陽能電池組件1000W
◆ 最大輸出功率：Pmax=85W
◆ 開路電壓：Voc=120.5VDC
◆ 短路電流：Isc=0.98A
◆ 最佳工作電壓：Vm=96.6V
◆ 最佳工作電流：Im=0.88A
◆ 最大輸出功率溫度系數：-0.214%/℃
◆ 開路電壓溫度系數：-0.321%/℃
◆ 短路電流溫度系數：0.060%/℃
◆ 組件尺寸：1200*600*6.8
◆ 重量：11.8Kg
◆ 前蓋: 導電玻璃
◆ 后蓋: 半鋼化玻璃
4.并網逆變器技術參數
額定容量（W） 1000
允許最大電池陣列功率（W） 1100
最大開路電壓（VDC） 550
可接入陣列串聯數（推薦）
MPPT范圍（VDC） 110～500
額定交流輸出功率（W） 1000
電網電壓范圍（VAC） 230/180～270
電網頻率范圍（Hz） 50/47-52
最大效率 97.0%
歐洲效率 96.5%
顯示方式 LCD顯示
總電流波形畸變率 (THD) THD(Iac)<3 %(滿功率時)
功率因數 ≥0.99(半功率以上)
MPPT精度 0.99
電網監控 數據通過帶電氣隔離的RS232/ RS485進行傳輸/無線（可選）
電磁兼容性 EN50081,part1/ EN50082,part1
電網干擾 EN61000-3-2
電網檢測 DIN VDE 126
設備夜間自消耗電能（W） 0
直流電壓紋波 Vpp < 10 %
防護等級 IP65
孤島效應保護 AFD
冷卻方式 自然冷卻
使用環境溫度 －20℃～＋60℃
使用環境濕度 0～95%(不結露)
5.直流防雷匯流箱
在太陽能光伏發電系統中，對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。光伏陣列防雷匯流箱可與光伏逆變器產品相配套組成完整的光伏發電系統解決方案。使用光伏匯流箱，用戶可以根據逆變器輸入的直流電壓范圍，把一定數量的規格相同的光伏組件串聯組成1個光伏組件串列，再將若干個串列接入光伏陣列防雷匯流箱進行匯流，通過防雷器與斷路器后輸出，方便了后級逆變器的接入。
主要特點：
1）可同時接入多路太陽能光伏陣列；
2）配有太陽能光伏直流高壓防雷器 ，正、負板都具備雙重防雷功能；
3）并聯組串裝有防反二極管 ，具有其它組串防反充功能 ；
4）組串進線正、負加裝耐高壓的直流熔斷器，具有過電流保護功能；
5）裝有匯流端子排，方便每組串接線 ；
6）采用專業的直流高壓斷路器
直流耐壓不低于DC1000V，安全可靠；
7）直流匯流控制箱防護等級達IP65，采用SUS201不銹鋼板加工，表面采用噴塑處理，外形美觀，防雨耐腐蝕。
6.離網模塊
1）使用先進的雙CPU單片機智能控制技術，具有高可靠性、低故障率的特點；
2）純正弦波輸出，帶負載能力強，應用范圍廣；
3）具有完善的保護功能（過負載保護、內部過溫保護、輸出短路保護、輸入欠壓保護、輸入過壓
保護等），大大提高產品的可靠性；
4）體積小、重量輕，內部采用CPU集中控制、貼片技術，使得體積非常小、重量輕；
5）散熱風機智能控制，采用CPU控制散熱風機的工作狀態，大大延長風機的使用壽命，并且節約電
能、提高工作效率；
6）工作噪音小，效率高
◆ 直流輸入電壓：10.5～28VDC
◆ 額定蔬出功率：300VA
◆ 輸出波形：純正弦波
◆ 輸出電壓：220VAC
◆ 頻率范圍：50Hz/60Hz
◆ 工作效率：90%
◆ 功率因數：>0.9
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
◆ 保護功能：帶旁路、極性反接、短路、過熱、超載保護
7.模擬電源單元
可調直流電源 輸出電流:0-5*2（A） 輸入電壓:220（V） 輸出電壓:0-30*2（V） 輸出功率:300（W） 頻率范圍:50（HZ） 工作溫度:40（℃）
直流穩壓穩流電源是采用國際先進的“懸浮迭加式”技術研制而成。線路由變壓器降壓、整流濾波、大功率三極管調整及基準取樣放大等組成。雙路電源可獨立輸出，也可串聯或并聯使用，串聯時從路輸出電壓跟蹤主路輸出電壓。并聯時在輸出電壓不變的情況下可得到單路輸出時雙倍的電流，兩路可調輸出具有穩壓、穩流功能且穩壓與穩流狀態能夠自動轉換。每組輸出都可通過LED顯示同時觀察到輸出的電壓和電流，同時提供了一路5V、3A的固定輸出此。產品具有過流、過壓和短路等多種保護功能，設備通過溫控風冷散熱方式，有效降低了噪聲.其主要參數如下：
輸出電壓0～30V
輸出電流0～5A
負載效應 CV 5×10-5+2mVCC 20mA
源效應 CV1×10-4＋0.5mV CC 1×10-3＋5mA
輸出紋波 CV1mVrmsCC 1mArms
顯示精度 CV±0.5%+2個字CC ±1%+2個字
可靠性 ≥3000h
跟蹤誤差 0.5%+10mV(空載)
輸入電壓220V±10%
工作溫度 0～40℃相對濕度﹤90%
8.電力蓄能單元
◆ 蓄電池類型：免維護膠體蓄電池
◆ 蓄電池組容量:12V/100Ah
◆ 蓄電池?cái)?shù)量： 1個
9.顯示單元
方陣電壓、電流；逆向交流電壓、電流、頻率、功率、無功；正向交流電壓、電流、頻率；設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。
10.并網監控單元
監控裝置包括監控主機、監控軟件和顯示設備。本系統采用高性能工業控制PC機作為系統的監控主機，配置光伏并網系統多機版監控軟件，采用RS485通訊方式，可以實時獲取所有并網逆變器的運行參數和工作數據。
監控主機同時提供對外的數據接口，即用戶可以通過網絡方式，異地實時查看整個電源系統的實時運行數據以及歷史數據和故障數據。
11.負載單元
按實驗項目配置相應的直流、交流負載。
五、TMC-PV20太陽能發電站教學實訓實驗臺主要設備清單
序號 名 稱 型 號 數 量 單 位 備注
1 太陽能發電站教學實驗操作臺 TMC-PV20 1 臺 標配
2 直流防雷匯流箱 GFK-1 1 臺 標配
3 并網同步逆變器 WVC1kW 5 臺 標配
4 離網逆變控制器 DCA300W 1 套 標配
5 交流控制柜 GFK-2 1 臺 標配
6 雙向電能表 標準 1 塊 標配
7 直流可調電源300W 0-30V 1 臺 標配
8 單晶太陽能電池組件 200W 5 塊 標配
9 多晶太陽能電池組件 200W 5 塊 標配
10 非晶太陽能電池組件 125W 8 塊 標配
11 碲化鎘薄膜太陽能電池組件 85W 12 塊 標配
12 銅銦鎵硒薄膜太陽能電池組件 125W 8 塊 標配
13 組件支架 GFJ-3 1 套 標配
14 蓄電池組100Ah 鉛酸 1 塊 標配
15 實驗附件 標準 1 套 標配
16 太陽能發電站實訓軟件 TMC-PV20 1 套 標配
說明：組件支架可選配我公司TMC-12T型單軸全自動太陽能跟蹤光伏支架系統和TMC-300D系列雙軸全自動太陽能跟蹤光伏支架系統。
|
|
