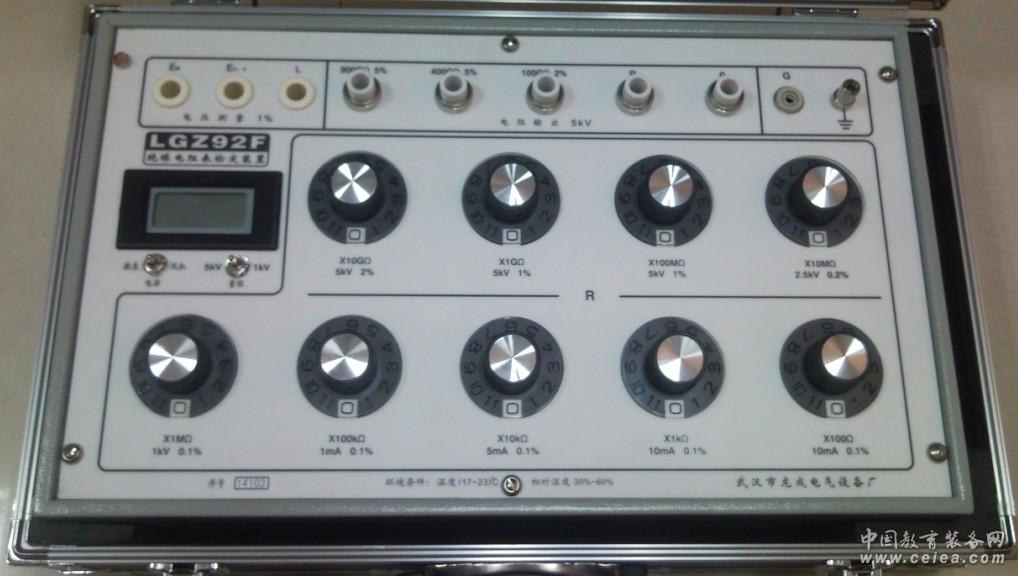

產品詳細介紹LGZ92G 型絕緣電阻表檢定裝置
張丹18064005625
一、概 述
本儀器是依據JJG622-1997絕緣電阻表檢定規程、JJG1005-2005電子式絕緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。
電阻測量范圍100Ω～2TΩ，調節細度1kΩ。
電壓測量范圍為0～10kV DC。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。
二、主 要 技 術 參 數
1.電阻輸出（高壓高阻箱）部分
1.1 電阻輸出部分的準確度等級及工作電壓（電流）
1.1.1 固定電阻部分
阻 值 1.9TΩ 900GΩ 400GΩ 100GΩ
準確度等級 5 2 2 2
標稱電壓 10kV 10kV 10kV 10kV
1.1.2 可調電阻部分
阻 值 ×10GΩ ×1GΩ ×100MΩ ×10MΩ
1 2～10 1 2～10
準確度等級 2 1 1 1 0.5 0.5
標稱電壓 10kV 10kV 5kV 10kV 2.5kV 5kV
阻 值 ×1MΩ ×100kΩ ×10kΩ ×1kΩ
1 2 3～10
準確度等級 0.1 0.1 0.1 0.1 0.1 0.1
標稱電壓\流 1kV 2kV 2.5kV 1.5mA 5mA 10mA
.1.
1.2 調節范圍：1kΩ～2TΩ
1.3 使用環境(儀器內部)條件
1.3.1 參 考 溫 度 范 圍： 17℃～23℃
1.3.2 標稱使用溫度范圍： 15℃～25℃
1.3.3 參 考 濕 度 范 圍： 30%～60%
1.3.4 標稱使用濕度范圍： 25%～75%
1.4 絕緣電阻
檢定裝置中電阻輸出部分的電路與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5 絕緣強度
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45Hz～65Hz的實際正弦交流電壓12kV，并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.6 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7 外形尺寸： 442mm×270mm×145mm
1.8 重 量： ＜5kg
2． 電壓測量（高壓直流數字電壓表）部分
2.1 測量范圍: 0～11kV DC
2.2 準 確 度: ±（1% 讀數±0.2%滿度）
2.3 供電電源: 4.5 V DC
2.4 輸入電阻: ≥10GΩ
2.5 顯 示: 四位半，液晶顯示
|
|
