【發明專利】

一種雙絞線端接測試實訓裝置，專利號：200910089129.3
一種雙絞線端接故障演示裝置，專利號：200920110601.2；
一種雙絞線端接測試實訓裝置，專利號：200920110300.X；
一種綜合布線實訓裝置，專利號：200920110299.0；
一種打線端子快換裝置，專利號：201020188141.8
【外觀設計專利】

多功能綜合布線實訓裝置，專利號：201030165270.0

【功能簡介】

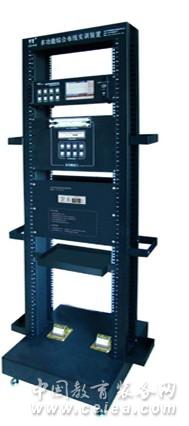

    多功能綜合布線實訓裝置（實訓儀）是用來進行綜合布線工程實訓類教學及學習的儀器，具備綜合布線工程中基本技能實訓和部分工程實訓功能，同時能夠檢驗綜合布線系統工程中線纜端接與打線的連接情況，并以彩色圖形的方式形象的展示雙絞線線纜中常見的各種接線故障。

【儀器特點】

1.由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓和雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間（CD）用5E類雙絞線相連。

2.能滿足2-6人同時進行雙絞線端接實訓，雙面操作；

3.可進行雙絞線端接測試及故障演示實訓，測試及演示的雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等。測試結果可以回放顯示。

4.打線訓練模組采用斜口專利技術、模塊化設計，更換便，支持學生無限次重復壓接線實訓，無使用壽命限制。

5.實訓操作機架可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用最小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。
【規格參數】

長0.6米，寬0.53米，高1.8米，開放式機架。配36U雙面開放式機架1個，雙絞線端接測試及故障演示裝置GCT-MTP 1臺，實訓模組2套，24口網絡配線架2個，理線環2個，雙口地彈信息插座1個，地彈電源插座1個，零件盒1個。可供2-4名學生同時操作（雙面操作，互不干涉）。
