序號
|
儀器名稱
|
儀器參數
|
單位
|
|
1
|
力電光綜合實驗儀
|
一、實驗內容：
1、等效物像法測量凸透鏡焦距實驗；2、透鏡曲率和折射率測量實驗；3、激光波長測量實驗； 4、雙棱鏡楔角測量；
5、自組望遠測距系統測定頂棚到光軸距離；6、光柵常數的測定；
7、衍射法測定細鋼絲的線徑；
8、自組四端接入雙臂電橋測定細+鋼絲低電阻和電導率；
9、自組測量系統測定細鋼絲的楊氏模量。
二、詳細技術參數：
1、方型精密光學導軌（長1.5米）1根，采用精密加工工藝，平穩性好，穩定性強，長期使用不易扭曲變形；配有多維可調滑座5個，滑座采用碰珠式裝置；另配可精密調節位置測量的調節小平臺1個（量程 -16cm～+16cm ）；2、半導體激光器2臺：功率＞2mW，發散角＜1.5mrad；3、凸透鏡(ø40mm，f=133mm)1個；
4、測微目鏡1支（量程8mm,倍率＞10，精度0.001mm），用于可自組測距系統（測距誤差＜0.5%，倍率＞15，測距范圍1.5米～6米 ）；
5、機械可調狹縫：縫寬:0-3mm,縫高:10mm，4鉻13不銹鋼縫片；
6、菲涅爾雙棱鏡：外型尺寸5×30×20㎜，精度：37′±1′；
7、細鋼絲夾具各1個；8、配有二維可調光學支架；
9、二維透射光柵（每毫米50條）1個；
10、傾角可調位移刻度雙面反射鏡組（材質：航空輕質鋁、外型尺寸：87×70mm、有效孔徑：φ57mm、刻度旋轉范圍：0-360°、
調整精度：3°、位移精度：0.1mm）；11、孔屏1個；
11、主機采用進口鋁制砂黑框架材質，尺寸：為了便于實驗的整體性，以及每個儀器的獨立性和相互通用性，避免分體組合式空間占用面積較大，連線混亂，故本儀器采用主機一體組合式，節省實驗空間，操作方便。
12、橋臂電阻四個：R1 、R2、R3和R4，阻值可分別取100Ω、1000Ω、10000Ω；
13、可變標準電阻RS有Ｃ1、Ｃ2、Ｐ1、Ｐ2四個引出端，由10×0.01Ω＋10×0.001Ω組成。其中10×0.001Ω是一個100分度的劃線盤；
14、電源：1.5V輸出，電流隨負載阻抗的變化而不同，最大電流1.5A；指針式2A電流表指示輸出電流大小；
15、電流換向開關，具有正向接通、反向接通、斷路三檔功能；
16、多量程檢流計：非線性、±30μV、±100μV、±300μV、±1mV、±3mV、±10mV
17、指零檢流計用于指示電橋是否平衡，靈敏度可調；
量程倍率M 有效量程（Ω） 測量精度（﹪）
100 1～11 0.2
10 0.1～1.1 0.2
1 0.01～0.11 0.5
0.1 0.001～0.011 1
0.01 0.0001～0.0011 5
18、面板上配有用于測量標準長度5cm ～ 50cm可調的標準細鋼絲1個；
19、可連續調節加減拉力大小的數字式楊氏模量測量系統1個，采用數字顯示連續加力模式，拉力最小分辨＜5g，量程0～10Kg；
20、該部分裝置需固定在光導軌一端，測量方式為垂直向上，高度60cm～90cm可調 ，測量誤差＜1% ；
21、該儀器均采用六角鍍金接線柱。
22、實驗配置：①、力學測量裝置 ②、電學測量裝置
③、光學測量裝置 ④、旋轉加力裝置
|
套
|
|
2
|
實驗誤差
|
密度測量實驗盒，內含：不銹鋼長方體、銅套、銅圓柱體、鋼細絲、銅圓球、木質正方體、鋁正方體；游標卡尺：0-150㎜；螺旋測微器：0-25㎜
|
套
|
|
3
|
在氣軌上研究瞬時速度
|
1、用極限法測定瞬時速度；
2、深入了解平均速度和瞬時速度
的關系；
用作圖法(外推)和最小二成法處理數據。
氣墊導軌；氣墊導軌專用滑塊；
配靜音氣源；
數字計時器
同時配有專用光電門及測試支架
擋光片：10㎜、30㎜、50㎜、100㎜。
|
套
|
|
4
|

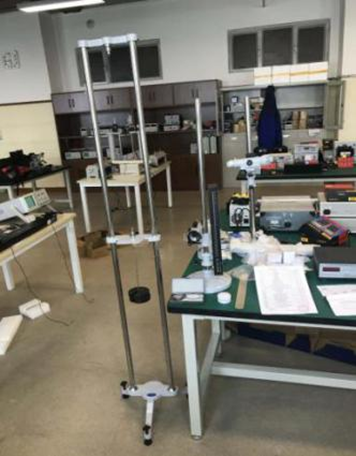

測定金屬的楊氏模量（用金屬絲的伸長測定彈性模量）
|
帶激光器瞄準的測量望遠鏡，放大倍數:30倍；物鏡有效孔徑：42㎜；視場角：1°26′標尺到光杠桿的最小距離：0.65m。
LED光源標尺照明
大口徑光杠桿，直徑：ф60mm，帶重錘平衡裝置；反射鏡片采用光學玻璃，無相差真空鍍膜。
測量架高度：1.8米，測量支桿采用進口低慣性不銹鋼；
測量砝碼：1kg/只，共7只；
鋼絲夾具采用有加力裝置的向心鎖緊結構；
附件：水平儀；待測鋼絲；卷尺:2m；平板鋼尺：300mm；
螺旋測微器：0-25㎜
|
套
|
|
5
|
研究單擺的運動特性
|
主要技術參數：
1、采用進口鋁型材料，黑色噴砂，拋光鍛面氧化工藝；三角鑄鐵調整底座（含水準儀）；不銹鋼支撐桿Φ16mm；測量有效長度1.2m；
2、彎尺30°大擺動；
3、擺球:不銹鋼材質，直徑20mm、25mm；
4、光電門及支架一副；
5、帶卡口米尺、游標卡尺0-150mm，格值0.02mm；
6、電腦數字毫秒計：四位半數字顯示。①、顯示方式：LED、0.5″×5；②、計時范圍：0.01ms—99.999；③、計數范圍：0—99999；④、測速范圍：0.01cm/s—9999.9cm/s；⑤、光電輸入：雙路、4門； ⑥、額定功耗：5W。
|
套
|
|
6
|
利用氣軌研究碰撞過程中動量和能量變化
|
氣墊導軌；配靜音氣源；
數字計時器同時配有專用光電門及測試支架。
卡尺、
游標卡尺：0-150㎜；
擋光片：10㎜、30㎜、50㎜、100㎜；
氣墊導軌專用滑塊；
電子天平：量程1100g，讀數精度0.01g；
|
套
|
|
7
|
測量空氣中的聲速
|
1、測量范圍:0-350㎜ ；
2、數顯容柵尺讀數分辨率：0.01㎜（無螺距差）；
兩個換能器之間的距離可以通過搖動手輪而改變，改變的量可以通過數顯容柵尺讀出。
3、精密絲桿傳動范圍：0-350㎜ 精致水槽；
4、聲速測定相對誤差：2.5%；
5、配雙蹤示波器20兆；
6、低頻信號源：
①、頻率范圍：正弦波：20Hz-100KHz，精度：0.001Hz，編碼開關微調。方波：20Hz-1000Hz，精度：0.001Hz，編碼開關微調；②、功率輸出：≥5W；③、幅度：Vp-p：20V，編碼開關微調；④、信號放大器：0-55倍，編碼開關微調，顯示：六位數碼管顯示。
|
套
|
|
8
|
弦線上的駐波實驗
|
頻率范圍:20-1000Hz；最小分辨率：0.1Hz；
信號發生器頻率穩定性：0.05Hz；
實驗平臺采用進口優質鋁材，
先進砂黑氧化表面處理工藝，
平臺長度：850mm；
附件包含：弦線：5根；
電子天平：量程1100g，讀數精度0.01g；螺旋測微器；水準器；砝碼；雙蹤示波器
|
套
|
|
9
|
測定冰的熔化熱
|
1、電子天平：量程1100g，讀數精度0.01g；
2、數字溫度傳感器：測溫范圍為-25～125℃，允差為+0.5℃（0～100℃范圍內）；
3、量熱器
4、制冷裝置一套
|
套
|
|
10
|
測定固體的線膨脹系數
|
電熱法測量：誤差＜±3% 輸入：
AC 220V 功率≤80W
測試樣品：銅、鐵；
微距測試工具：千分表，
同時配有千分表專用固定器；
數字溫度計測量范圍：
0-100℃精度：0.1℃
|
套
|
|
11
|
測定液體的比熱容
|
1、電子天平：量程1100g，
2、讀數精度0.01g；
2、數字溫度傳感器：
測溫范圍為-25～125℃，
允差為+0.5℃（0～100℃范圍內）；
3、秒表：五位計時秒表，
4、帶開始和復位功能，
5、最小分辨率0.01s，
6、滿量程99999s，自動量程轉換。
|
套
|
|
12
|
學習使用數字萬用電表
|
1、了解數字萬用表的特點和基本性能指標；
2、學習使用數字萬用表測量直流電壓、直流電流和電阻以及檢查電路故障；
3、學習使用電學儀器—電阻箱、定值電阻、直流電源等；
4、學習連接電路，掌握電學實驗操作規程。
四位半數字萬用表，數量：2套/臺直流穩壓電源：0-15V；
干電池：1.5V（配電池盒）電 阻：100Ω2W，51Ω2W
電阻箱：0-99999.9Ω變阻器:1000Ω 0.5A
|
套
|
|
13
|
制流和分壓電路
|
直流穩壓電源：0-30V
滑線變阻器：0-100Ω，最大電流：1.5A
0-1000Ω，最大電流：0.5A
多圈電位器：0-1000Ω
三位半數字萬用表（有200μA量程） 數量：2套/臺
|
套
|
|
14
|
測定直流電源的參數并研究其輸出特性
|
干電池：1.5V（配電池盒）
三位半數字萬用表（有200μA量程）數量：2套/臺
電阻箱：0-99999.9Ω定值電阻：10Ω雙刀雙擲開關
|
套
|
|
15
|
磁電式直流電表的改裝
|
指針式待改裝表頭；
電壓源：0-2V,0-10V,二檔量程，電壓連續可調；
標準電壓表：量程0-20V數字式電壓表，精度0.1%；
標準電流表：帶有量程功能，分為兩個量程：2mA,20mA
電阻箱：0-99999.9Ω
|
套
|
|
16
|
用量程為200mV的直流數字電壓表組裝多量程的直流電壓表和直流電流表
|
三位半數字萬用電表四位半數字萬用電表
直流穩壓電源：0-15V電阻器：
0-99999.9Ω
多圈電位器：0-1000Ω變阻器：
0-1000Ω 最大電流0.5A
待改裝的數字電壓表：200mV
|
套
|
|
17
|
測量非線性元件的伏安特性
|
直流穩壓電源：0-15V； 0-300Ω，最大電流0.8A；
變阻器：0-100Ω，最大電流1.5A；
電阻箱：0-99999.9Ω；
非線性元件盒：含二級管、穩壓管、白熾燈泡；
三位半數字萬用表（有200μA量程）數量：2套/臺
|
套
|
|
18
|
直流平衡電橋
|
電阻箱0-99999.9Ω 數量：3套/臺；
待測電阻：20Ω,200Ω,2000Ω；
四位半數字萬用表；直流穩壓電源：0-15V；
指針式微安表；滑線變阻器：0-1000Ω,最大電流0.5A；
干電池：1.5V（配電池盒）；
|
套
|
|
19
|
學習使用示波器
|
20MHz通用型雙蹤示波器；
信號發生器；整流波形儀；
直流穩壓電源：0-30V；實驗連接線
|
套
|
|
20
|
觀測電容特性
|
電 容：10μF/35V、0.047μF 63V；
電阻箱：0-99999.9Ω；直流穩壓電源：0-30V；
信號發生器；雙蹤示波器；三位半數字萬用表；
|
套
|
|
21
|
黑盒子
|
信號發生器；雙蹤示波器；
四位半數字萬用表；電阻箱：0-99999.9Ω；
密封元件盒子（黑盒子）內含:電池、電容、10µF；
電阻：100Ω；
|
套
|
|
22
|
測量溫度傳感器的溫度特性
|
Pt100鉑電阻溫度傳感器 ；
Pn-1 Pn結溫度傳感器；
數字溫度計：-30℃～120.0℃，0.1℃；
四位半數字萬用表；恒流源：0-1000mA；
電阻箱：0-99999.9Ω；恒溫系統：恒溫水浴鍋；
|
套
|
|
23
|
測量熱敏電阻的溫度特性
|
熱敏電阻；PTC型熱敏電阻；
數字溫度計：-30℃～120.0℃，0.1℃；
四位半數字萬用表；恒流源：0-1000mA；
恒溫系統：室溫-100.0℃；電阻箱：0-99999.9Ω；
冰水混合物保溫瓶；開關及實驗連接線
|
套
|
|
24
|
用霍爾效應測量磁場
|
直流恒流電源及數字式電流表。
IH量程0-199.9mA，分度值0.1mA；
IM量程0-1.999 A，分度值 1 mA
VH量程0-199.9mV，分度值0.1mV
三位半數字電壓表量程0-2V.分度值1ｍV
電磁鐵間隙6㎜。
|
套
|
|
25
|
測量光敏電阻的光電特性
|
電源：0-30V，6V
三位半數字萬用表：數量：2套/臺
電阻箱、可調電位器：0-1000ΩDM-V電壓表DM-A電流表
實驗連接線、電源線
|
套
|
|
26
|
研究光伏探測器的光電特性
|
實驗暗箱內含：待測用光伏探測器、數字功率計，白光電源
0-5v可調直流電源電阻箱：0-99999.9Ω
三位半數字萬用表：數量2套（用于伏特計、電流計）
|
套
|
|
27
|
發光二級管的光電特性
|
紅、綠、藍發光二級管；
DM-200µA數字電流表； DM-19.99V數字電壓表；
三位半數字萬用表；電阻箱0-99999.9Ω；
直流電源0-15V；電源開關；
|
套
|
|
28
|
研究亥姆霍茲線圈軸線磁場分布
|
恒流源提供0～2.000A的勵磁電流輸出
測單一線圈磁場時可最大輸出勵磁電流2A。
測雙線圈磁場時可最大輸出勵磁電流1A。
勵磁電流輸出數值由三位半數字表顯示。
勵磁電流大小由勵磁電流IM調節電位器調節。
可測量線圈軸向磁場。
線圈磁場強度數值由三位半數字表顯示，單位mT。
|
套
|
|
29
|
測定玻璃的折射率
|
測量范圍:0-50㎜ 測微讀數鼓格值：0.01㎜
測量精度：≤0.015㎜ 放大倍數：30×
光學系統調整采用斜齒嚙合。
觀察方式45°目鏡筒可360°旋轉。 附45°反射鏡1套
帶有專用固定器的半導體激光器
玻璃磚、鋼板尺30CM
|
套
|
|
30
|
測量薄透鏡的焦距
|
三角光學導軌：鑄鐵，導軌長：1520㎜，采用精密加工工藝，平穩性好，穩定性強，長期使用不易扭曲變形；
滑座采用碰珠式裝置；固定移動滑座、可調移動滑座
凸透鏡：Ф40㎜ F：120㎜
凹透鏡：Ф40㎜ F：-100㎜
像屏
平面反射鏡及俯仰調節架白熾燈源
1字物屏（含毛玻璃）單頂針、雙頂針雙桿透鏡夾三孔屏彈簧片夾
|
套
|
|
31
|
望遠鏡和顯微鏡
|
三角光學導軌：鑄鐵，導軌長：1520㎜，采用精密加工工藝，平穩性好，穩定性強，長期使用不易扭曲變形；
滑座采用碰珠式裝置；固定移動滑座、可調移動滑座
凸透鏡：Ф30-40㎜(F：50㎜、100㎜、270㎜)
可調平面反射鏡含三維調節架
可變口徑雙桿透鏡夾Ф30-80㎜1字物屏（含毛玻璃）
三孔屏、小彈簧片夾、帶刻度網格屏 彎頭組
白熾燈源5米卷尺鋼板尺60CM 立式讀數顯微鏡
|
套
|
|
32
|
光的干涉現象
|
三角光學導軌：鑄鐵，導軌長：1520㎜，采用精密加工工藝，平穩性好，穩定性強，長期使用不易扭曲變形；
滑座采用碰珠式裝置；固定移動滑座、可調移動滑座
菲涅爾雙棱鏡及轉盤
可調機械狹縫機械狹縫轉盤
凸透鏡Ф40㎜ F：150㎜毛玻璃屏
測微目鏡支架立式測微讀數顯微鏡
白熾燈源擴束鏡透鏡夾Gp20Na鈉光燈源
氦氖激光器及支架
|
套
|
|
33
|
研究光的夫瑯禾費衍射現象
|
三角光學導軌：鑄鐵，導軌長：1520㎜，采用精密加工工藝，平穩性好，穩定性強，長期使用不易扭曲變形；
滑座采用碰珠式裝置；固定移動滑座、可調移動滑座
GP20Na鈉光燈源
氦氖激光器及支架凸透鏡Ф40㎜（F:150㎜F:50㎜）
小孔光闌可調機械狹縫及狹縫轉盤
擦圖片、光柵板毛玻璃屏
立式測微讀數顯微鏡白熾燈源透鏡夾
二維調節架卡尺0-150㎜
|
套
|
|
34
|
調節分光計并用掠入射法測定折射率
|
分光計：
1、儀器測角精度1′；
2、光學參數：平行光管、望遠鏡系統物鏡：焦距168㎜ 、通光口徑φ22㎜、試場3°22′、望遠鏡系統目鏡焦距24.3mm；
3、平行光管、望遠鏡物鏡間的最大距離：120mm；
4、狹縫寬度調節范圍：0-2㎜；
5、目鏡視度調節范圍：≥±5屈光度；
6、載物臺：直徑φ70mm、旋轉角度360°、升降范圍20mm；
7、刻度盤規格：范圍0-360°、格值0.5°、游標讀數示值1′；
8、照明采用長壽命高亮度綠色發光二級管；
※9、特點：平行光管兩側分別裝有固定可調支架，防止鏡管折壞；
10、等邊三棱鏡：外型尺寸40×40×30㎜，精度：60°±1′，兩面拋光；
11、變壓器電源3V；
12、手持放大鏡：有效面積ø50mm，放大倍率10倍；
13、光柵300L/mm ，尺寸：60×42×1.5㎜；
※14、穩定性光柵座ø52*42*10*12mm防止光柵片破損；
15、平行平板Ф30㎜，半反半透，帶座；
16、外形尺寸：518*251*250mm。
二、鈉光燈源：
1、安全磁燈頭座防破碎，升降式調節架，方形燈罩除上下升降外還可以90度翻轉照明，3視掛式毛玻璃窗口可拆卸；
2、額定電壓220V，工作電壓15V，含鈉光燈管1只；
★3、電感式，安全性能好。機箱殼雙側45°排比散熱孔距ø3*15*18，表面砂黑工藝無噪音，穩定性好；
★4、無需保險絲，自帶短路保護裝置。
|
套
|
|
35
|
觀測氫原子光譜
|
分光計：
1、儀器測角精度1′；
2、光學參數：平行光管、望遠鏡系統物鏡：焦距168㎜ 、通光口徑φ22㎜、試場3°22′、望遠鏡系統目鏡焦距24.3mm；
3、平行光管、望遠鏡物鏡間的最大距離：120mm；
4、狹縫寬度調節范圍：0-2㎜；
5、目鏡視度調節范圍：≥±5屈光度；
6、載物臺：直徑φ70mm、旋轉角度360°、升降范圍20mm；
7、刻度盤規格：范圍0-360°、格值0.5°、游標讀數示值1′；
8、照明采用長壽命高亮度綠色發光二級管；
※9、特點：平行光管兩側分別裝有固定可調支架，防止鏡管折壞；
10、等邊三棱鏡：外型尺寸40×40×30㎜，精度：60°±1′，兩面拋光；
11、變壓器電源3V；
12、手持放大鏡：有效面積ø50mm，放大倍率10倍；
13、光柵300L/mm ，尺寸：60×42×1.5㎜；
※14、穩定性光柵座ø52*42*10*12mm防止光柵片破損；
15、平行平板Ф30㎜，半反半透，帶座；
16、外形尺寸：518*251*250mm。
二、氫燈源：
1、輸入電壓：AC220V±10%
2、輸出電壓：2000V±5%
3、電流輸出：4mA—8mA
4、 氫：紫色，輻射穩定的氫光譜（波長431.4nm、486.1nm和656.3nm）。
5、電流表顯示0-10mA，微電流調節裝置。
6、微調升降調節裝置，圓鑄鐵底座，黑色有機玻璃殼體，尺寸為;240*110*60mm。
三、低壓汞燈源：
1、安全磁燈頭座防破碎，升降式調節架，方形燈罩除上下升降外還可以90度翻轉照明，3視掛式毛玻璃窗口可拆卸；
2、額定電壓220V, 工作電壓15V，含汞光燈管1只；
★3、電感式，安全性能好。機箱殼雙側45°排比散熱孔距ø3*15*18，表面砂黑工藝無噪音，穩定性好；
★4、無需保險絲，自帶短路保護裝置。
四、1200L/㎜全息光柵
|
