該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把交直流電機實驗有機地融于一體，節省實驗室，節省管理人員，節省資金。本設備安全可靠，實驗操作方便，是較完善的電力拖動實驗室設備。該設備是廣大學校一步到位、上規模、上檔次的理想選擇。



結構與功能：

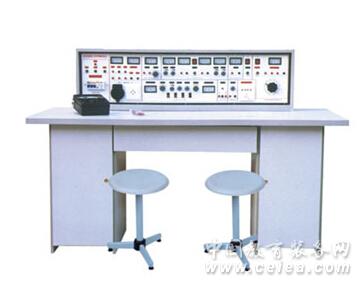

一、學生臺桌：配有學生桌12臺，尺寸：160×68×80cm，一臺2座，桌左右各有一個元件儲存柜，中間抽屜放工具。
二、示教控制臺：能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基本一樣。
三、學生實驗桌中部裝有通用實驗底板，實驗時把元件盒插入實驗板，即可連線實驗。
四、通用電力拖動實驗臺:
1、電源輸入指示
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、電流表2A3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源
7、三相四線輸出接線座
8、三相電源插座
9、220v市電插座，供外接儀器使用
l0、電源開關:控制"交直流調壓電源"
11、 FU：交直流調壓電源保險座
12、0～240V交流輸出 0～240V交流輸出接線座
13、0～220V直流輸出 0～220V直流輸出接線座
14、電壓表250V:指示調壓電源的輸出電壓值
15、Ra、Rf調節旋鈕　
16、Ra、Rf接線座
17、直流電機Ia、If指示表
實驗項目
電力拖動實驗室設備

1、閘刀開關正轉控制線路 2·接觸器點動正轉控制線路 3·具有自鎖的正轉控制線路 4·具有過找保護的正轉控制線路 5·倒順開關控制正反轉控制線路 6·接觸器聯鎖的正反轉控制線路 7·按鈕聯鎖的正反轉控制線路 8·按鈕接觸器復合聯鎖控制線路 9·自動往返行程控制線路 10·接觸器控制串聯電阻降壓起動線略 11·時間繼電器控制串聯電阻降壓控制線路 12·手動Y/△降壓起動
