該系列綜合性電工、電子實驗室成套設備是依據我國“電工與電子技術”、“模擬電子技術”、“數字電子技術”、“電工學”、“電路分析”、“電力拖動”、“電工與電子技術”、“影像電子學基礎”等教學大綱要求以及各高等院校對該成套設備需求和建議，由本公和高校電子系有關專家共同研制、開發的跨世紀實驗裝置。本設備采用開放模式進行實驗，能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合教學大綱的要求，同時為教師或研究生開發新實驗和進行科學研究提供良好的工作處境。為職業技術學校、中等專業學校、高等學校開設實驗課題創造良好條件。

安全性好：實驗臺操作面板采用進口精工制作，絕對防止了高導電和漏電，電器部分具有多級保護電路，高壓部分接插件采用護套全屏蔽型的器件和連線，確保實驗器件和人身安全。

適用性強：元器件采用開放模式，能任意連接電路滿足不同的需要。

功能齊全：具有三相四線輸出，單相交、直流輸出，單相交、直輸出，各種低壓交、直流電源、信號源及測量儀表。



一、主要技術參數

1、工作電源及容量：三相五線380V ±5％   50Hz    1.5KVA。

2、安全保護功能：本裝置設有多重安全保護，即三相進線設有高靈敏度漏電（觸電）保護開關；網電經三相隔離變壓器送入主控臺；隔離后的電源設有電壓型、電流型漏電保護裝置，其機體外殼意外帶電，總電源瞬時切斷，設備配置的各種實驗插座及連接線均采用高可靠、無外露安全保護型。

3、所有高低電源：輸出均設有過載和短路保護裝置，一旦出現過載或短路，自動進入保護狀態。

4、實驗裝置管理器：具有時間設定及自動顯示記錄故障次數。

5、配置的實驗電源：

（1）交流電源三相0～450V/1.5KVA（單相0～250V）連續可調，主控臺設有電壓表及斷相指示燈。

（2）雙路直流穩壓電源，雙路0～30V連續可調，調節精度0.1％，輸出數字顯示，雙路低壓穩壓源6V、12V均有短路保護，并配有數字表顯示輸出電壓。

（3）恒流源0～500mA，負載電阻0～50Ω，輸出數字顯示。

6、信號源：正弦波、方波、三角波、鋸齒波、二脈方列、四脈方列、八脈方列、單次脈沖，狀態選擇及頻率選擇均采用數字技術，輸出頻率數字指示，輸出頻率范圍1Hz-1MHz，Vp-p=0-20V。

二、設備主要配置

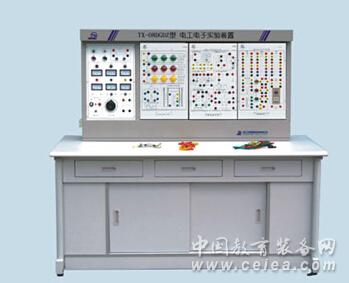

1、主控屏、實驗屏架、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面材料采用貼面板，臺面材料采用貼面防火板，桌面有防火、絕緣、防水、防污、耐磨等功能。實驗桌上方應設有兩個抽屜，便于放置工具、連接線、資料等；下方應有一大柜，用于存放掛箱及電機等。桌面用于安裝控制屏并提供一個寬敞的工作臺面。實驗桌應設有四個可鎖的萬向輪，用于移動與固定，有利于實驗室的布局。

2、電路基礎分析實驗掛箱：供戴維南、疊加原理、選頻（濾波）。

3、交流電路實驗掛箱：供單相、三相、日光燈等電路實驗，燈組負載各自獨立，可方便連接成所需電路。

4、元件掛箱，提供實驗用所需各種元器件，如電阻、電容、電位器、二極管、發光管、穩壓管、燈泡及十進制電阻箱。輸出租值為0-99999.9Ω。

5、智能功率、功率因數表：多種功能，可測頻率、周期、功率因數等，數碼顯示。

6、交流電壓表：提供指針式電壓表三只，測量范圍0-450V。

7、交流電流表：提供指針式電流表三只，測量范圍0-5A。

8、直流電壓、毫安、安培表：直流數顯電壓表1只，測量范圍0-1000V，，三位半數字顯示，精度為0.5級，直流數顯毫安表1只，測量范圍 0-200mA，三位半數字顯示，精度為0.5級，直流數顯電流表1只，測量范圍0-5A，三位半數字顯示，精度為0.5級。

9、模擬電路實驗：掛箱可提供單雙級放大電路、互補對稱功率放大電路，集成運算放大電路；整流、濾波、穩壓；光電耦合；場效應放大電路；集成功率放大電路等實驗。

10、數字電路實驗：邏輯門電路、觸發器、功率電路、設計性實驗。

三、實驗內容

（一）電工基礎實驗

1、元器件伏安特性的測繪

2、基爾霍夫定律的驗證

3、疊加原理的驗證

4、負載獲得最大功率的條件

5、惠斯通電橋

6、戴維南定理

7、電壓源和電流源的等效變換

8、星形--三角形電路的等效互換

9、有源二端網絡特性的測試

10、移相電路的測試

11、電阻、電感 、電容串聯電路頻域響應的測試

12、電容、電感參數的測量

13、一階RC電路暫態響應的測試

14、電容器充放電過程的觀測

15、觀察正弦交流電的相位差

16、RLC串聯諧振電路



（二）交流電路實驗

1、三相交流電路負載連接

2、三相交流電路電壓及電流的測量

3、日光燈的原理及功率因數的提高

（三）模擬電路實驗

1、基本放大電路實驗

1)        共射單級三極管放大電路；

2)        共集單級三級管放大電路；

3)        晶體三級管輸入輸出特性實驗；

4)        場效應管放大電路實驗及主要參數測試。

2、集成運放的實驗研究

1)        集成運放的基本參數測試；

2)        集成運放加減法電路；

3)        電壓比較器的研究。

4、功率放大器實驗

1)        互補對稱功率放大器；

2)        集成功率放大電路。

5、直流穩壓電源實驗

1)        橋式整流電路；

2)        固定集成三端穩壓電路；

3)        三端穩壓器組成的恒流源電路。

（四）數字電路實驗

1、門電路的邏輯功能實驗；

2、組合邏輯電路實驗：全加器、8線-3線優先編碼器。

3、時序邏輯電路實驗：

1)        移位寄存器計數器；

2)        JK同步計數器

3)        異步計數器

4、計數、譯碼、顯示實驗：

1)        計數器實驗、譯碼器實驗、顯示器顯示；

2)        數字鐘電路實驗。
