一、概述

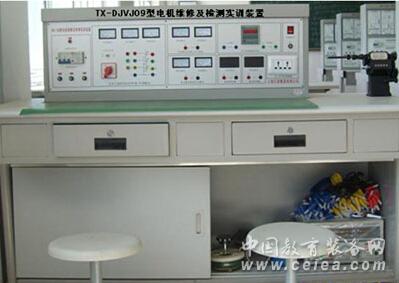

   本裝置是進行單相變壓器、三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺,可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練.適用于機電一體化、自動化及相關電氣專業的«電機制作工藝»、«電機維修»、«電機測試»等課程,結合機械工業出版社和中國勞動保障部«國家職業標準-維修電工»、«職業技能鑒定培訓教材-維修電工»等相關內容,同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。



二、技術參數

   1.輸入電壓:三相四線制380V±10% 50Hz

   2.工作環境:環境溫度范圍為-5oC至+40oC 相對濕度<85%(25) oC 海拔<4000m

   3.裝置容量:≤3kVA

   4.外形尺寸:1600mm×700mm×1200mm

三、裝置的配備

  1、電源控制屏

  控制屏為鐵質雙層亞光密紋噴塑結構,鋁塑板面板

  2、實訓桌

  實訓桌上方附有防靜電絕緣橡膠墊,為了便于繞線和實訓室的管理,將手搖式電子計數線繞機固定在桌面上,桌子下方設有放置器材的存貯柜，設有兩個推門可左右滑動.

  3、主控臺能板

   (1)三相四線電源輸入,經漏電保護器和總開關,由接觸器通過起\停按鈕進行操作,并設有急停控制按鈕.

   (2)控制屏上有數字式交流電壓表一只,通過波段開關切換可以觀測相間電網電壓.

   (3)三相交流電源,通過自耦調壓器進行調壓,可輸出三相380V及單相0-250V可調電壓.

   (5)直流電源部分

      220V/0.5A直流電源一組,帶有短路保護功能

0-250V可調直流高壓電源一組,帶有過壓保護及短路保護功能

4、儀表功能板

(1) 提供真交流數字電壓表（一只）：測量范圍0-500V，量程自動判斷\自動切換\精度0.5級，三位半數顯.

 (2) 直流數字毫安表（一只）：測量范圍0-2000mA，三位半數顯，精度0.5級

  (3) 智能電參數測試儀（一只）：由一套微電腦，高速\高精度A/D轉換芯片和全數顯電路構成，通過鍵控\數顯窗口實現人機對話的智能控制模式，為了提高測量和測試精度，將被測電壓\電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率\無功功率，精度為0.5級，電壓\電流量程分別為450V\5A，可測量負載的功率、功率因數、電壓、電流、頻率等。

5、工具配備：

（1）三相籠型異步電動機一臺。

（2）繞線模一套。

（3）繞線機一部。

(4）搖表一只（500V）。

(5) 理發剪一把。

(6) 普通剪刀一把。

（7) 數字萬用表一臺。

（8) 十字和一字改刀各一把。

（9）絕緣材料10Kg。

（10）引槽紙2張。

（11）扳手一把。

（12）美工刀一把。

（13）榔頭一把。

（14）尖嘴鉗一把。

（15）斜口鉗一把。

（16）橇棍一根。

（17）黃蠟管若干。

（18）綁扎帶若干。

（19）銅線若干。

（20）導線若干。

6、器件配置：

（1）雙刀雙擲開關一只.

（2）可調電阻:兩組0-900Ω/0.5A可調電阻.

（3）未浸漆的單相變壓器：容器100VA,電壓AC220V/55V,電流0.45A/1.8A.

（4）未浸漆的三相異步電動機：額定功率180W,電壓380V,電流0.5A,轉速1400r/min.

7、實訓導線及配件

 采用可靠護套結構手槍插連接線(不存不任何觸電的可能)，里面采用無氧銅抽絲股線，達到超軟目的，外包丁晴鄹氧乙烯絕緣層，具有柔軟\耐壓高\強度大\防硬化\韌性好等優點，插頭采用芯銅質外套鈹輕銅彈片，接觸優良。

五 實訓內容

1、單相變壓器修理及測試

(1) 變壓器拆除前的數據記錄與計算            (6) 直流電阻測試

(2) 變壓器的拆除                            (7) 變壓器同名端判別

(3) 變壓器的繞組繞制                        (8) 變壓器變比測試

(4) 變壓器的組裝                            (9) 變壓器空載運行

(5) 絕緣電阻測試機                          (10) 變壓器短路

2、三相異步電動機的修理及測試

（1）三相異步電動機拆除前的數據記錄與計算

（2）三相異步電動機的拆除、繞組繞制、組裝

（3）三相異步電動機直流電阻及絕緣電阻的測試

（4）三相異步電動機繞組首末端判別

（5）三相異步電動機空載及短路

（6）三相異步電動機交流耐壓測試，

（7）三相異步電動機調速試驗
